Zaria | Le système d'éclairage

Le système d'éclairage interne SVO (Система Внутреннего Освещения) du module Zaria est constitué de douze lampes SD1-7, divisées en trois groupes de quatre. Chaque groupe est alimenté sur un tableau électrique ChtchO-LO.

De plus, les cosmonautes ont à leur disposition quatre lampes portables SG2-8, qu'ils peuvent brancher sur les prises électriques RBS-10/3.

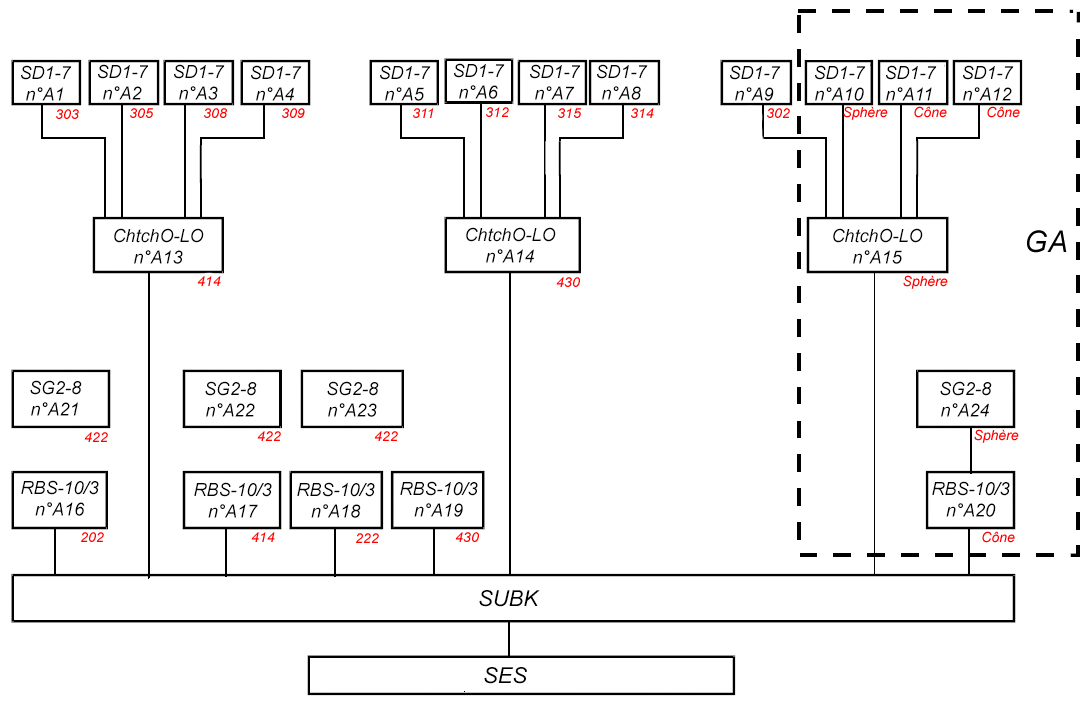

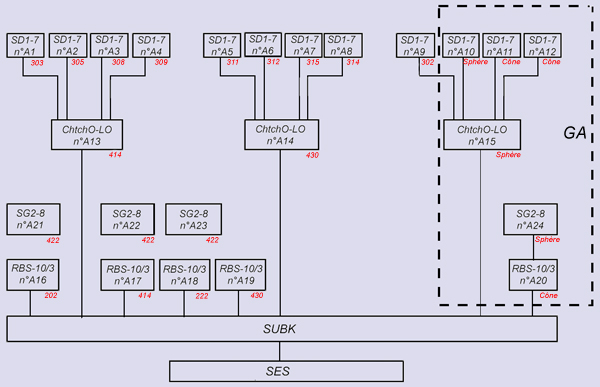

Fig. 1 : Schéma du SVO de Zaria.
Les inscriptions en rouge donnent l'emplacement des matériels
(numéro du panneau dans le PGO ou localisation dans le GA).
Crédit : ФУНКЦИОНАЛЬНЫЙ ГРУЗОВОЙ БЛОК : ЭКСПЛУАТАЦИЯ СИСТЕМ..

C'est le SUBK qui alimente à la fois les ChtchO-LO et les prises RBS-10/3. Il est lui-même alimenté par le système électrique SES.

En décembre 2011, lors de MKS-30, les cosmonautes IVANICHINE et CHKAPLEROV procèdent au remplacement des anciennes lampes (modèle SSD305) par de nouvelles (SSD307).

Bibliographie

- ФУНКЦИОНАЛЬНЫЙ ГРУЗОВОЙ БЛОК : ЭКСПЛУАТАЦИЯ СИСТЕМ.


Dernière mise à jour : 4 janvier 2012
