Almaz | Alimentations électriques

1. Les panneaux solaires

Les stations Almaz sont alimentées en énergie électrique par deux panneaux solaires déployables, SB-1 et SB-2. Les panneau eux-mêmes sont construits par le TsKBM, et les cellules photovoltaïques en arséniure de gallium (GaAs) sont fournies par le VNIIIT (aujourd'hui NPP Kvant).

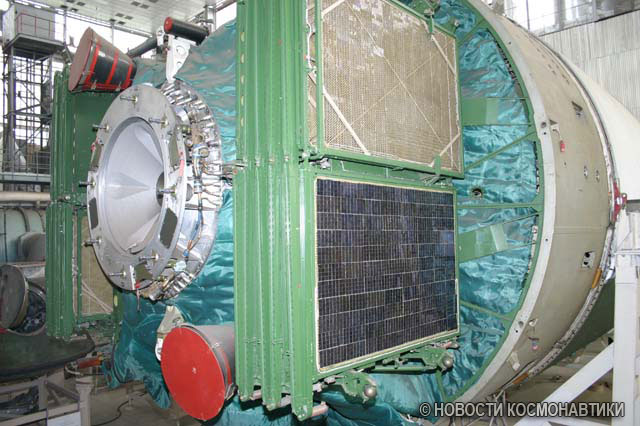

Fig. 1.1 : Le panneau solaire tribord.
Crédit : Novosti Kosmonavtiki / Igor MARININE.

Sur Saliout-5, le panneau solaire SB-2 a été remplacé à titre expérimental par un panneau à deux faces, capable de capter l'énergie rayonnée par la Terre [2].

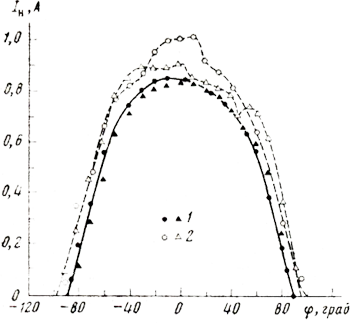

Fig. 1.2 : Courant délivré par le panneau classique de Saliout-5 (courbe pleine)
et par le panneau double faces (courbe en points-tillés), en fonction de l'angle.
La mesure est faite sur deux orbites (la première avec des ronds, la seconde avec des triangles).
Crédit : BALTIANSKI ([2]).

Les deux panneaux solaires des stations Almaz ont une surface totale de 52m², et peuvent fournir une puissance totale de 3,12kVA [3]. L'énergie est stockée dans des batteries (11M02) fournies par le NIAI de Leningrad, qui sont gérées par le boîtier BKIP (Блок Контроля Источников Питания), fourni par le VNIIIT [4].

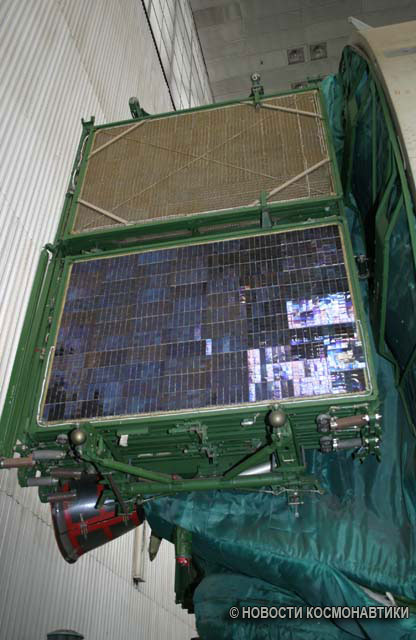

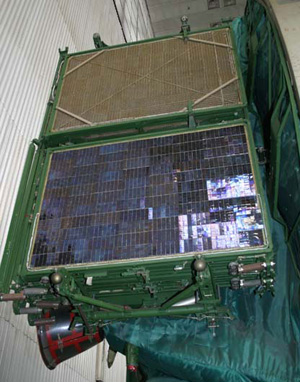

Fig. 1.3 : Le panneau solaire tribord.
Crédit : Novosti Kosmonavtiki / Igor MARININE.

2. Distribution de la puissance

Afin d'alimenter les différents systèmes de la station, un certain nombre de convertisseurs électriques, fournis par le VNIIEM, sont utilisés [1].

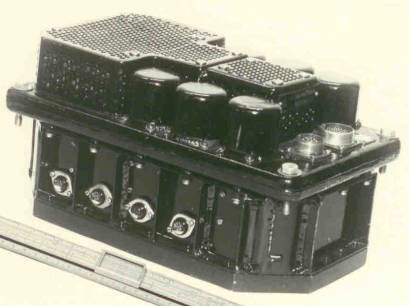

Fig. 2.1 : Les convertisseurs de la station Almaz.
Dans l'ordre : PU-1, PTS-450, BKF, ZG-1, PTS-250, PTS-100.
Crédit : VNIIEM.

3. Eclairage

Les stations Almaz sont munies d'un système d'éclairage (11V030) fourni par le VNISI, ainsi que d'un système d'éclairage externe (11V029) [4].

Bibliographie

[1] AVERBOUKH, V., Космическая прецизионная электромеханика
[2] BALTIANSKI, G., Испытание экспериментальной двухсторонней солнечной батареи на орбитальной станции "Салют-5", via Christian LARDIER
[3] BATOURINE, Y., Мировая Пилотируемая Космонавтика
[4] EVTIEÏEV, I., Опережая время, p. 337
