1. Le pupitre du Module de Commande

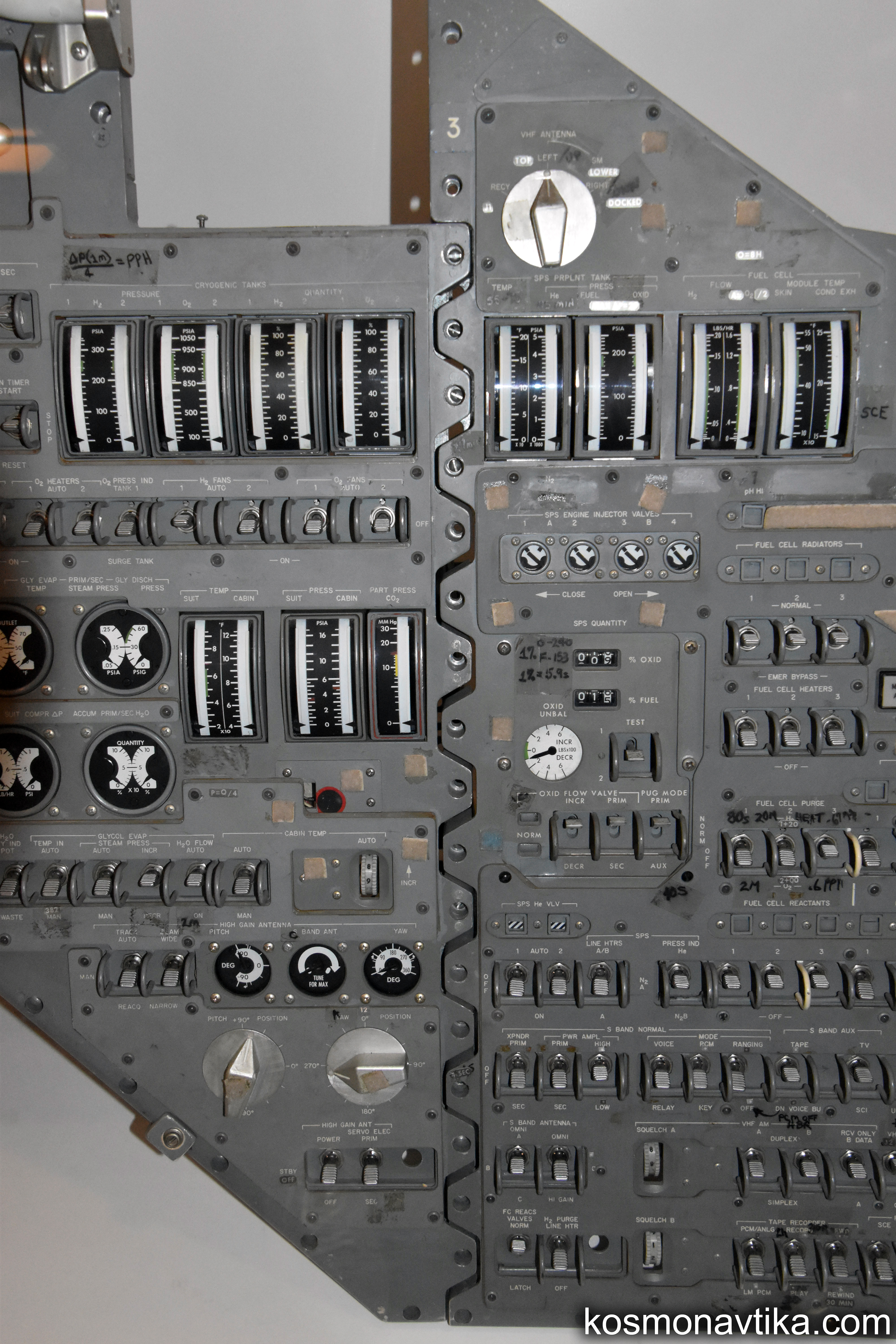

Le pupitre de commande de l'un des simulateurs Apollo de la NASA est exposé au Science Museum de Londres.

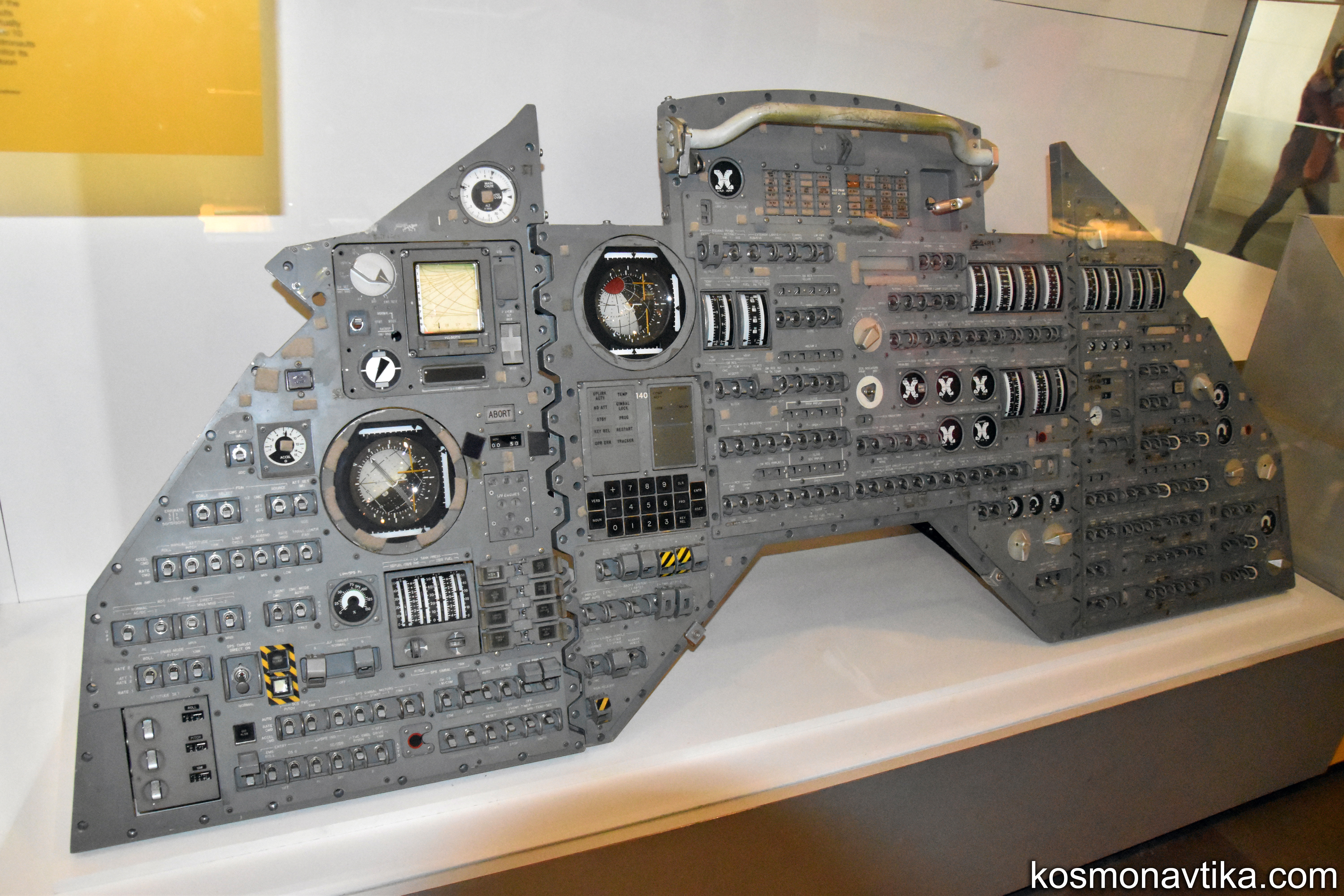

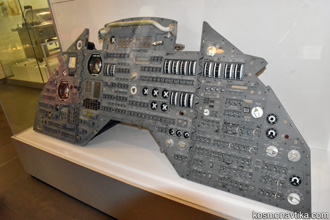

Fig. 1.1 : Vues générales du pupitre.
Crédit : Nicolas PILLET.

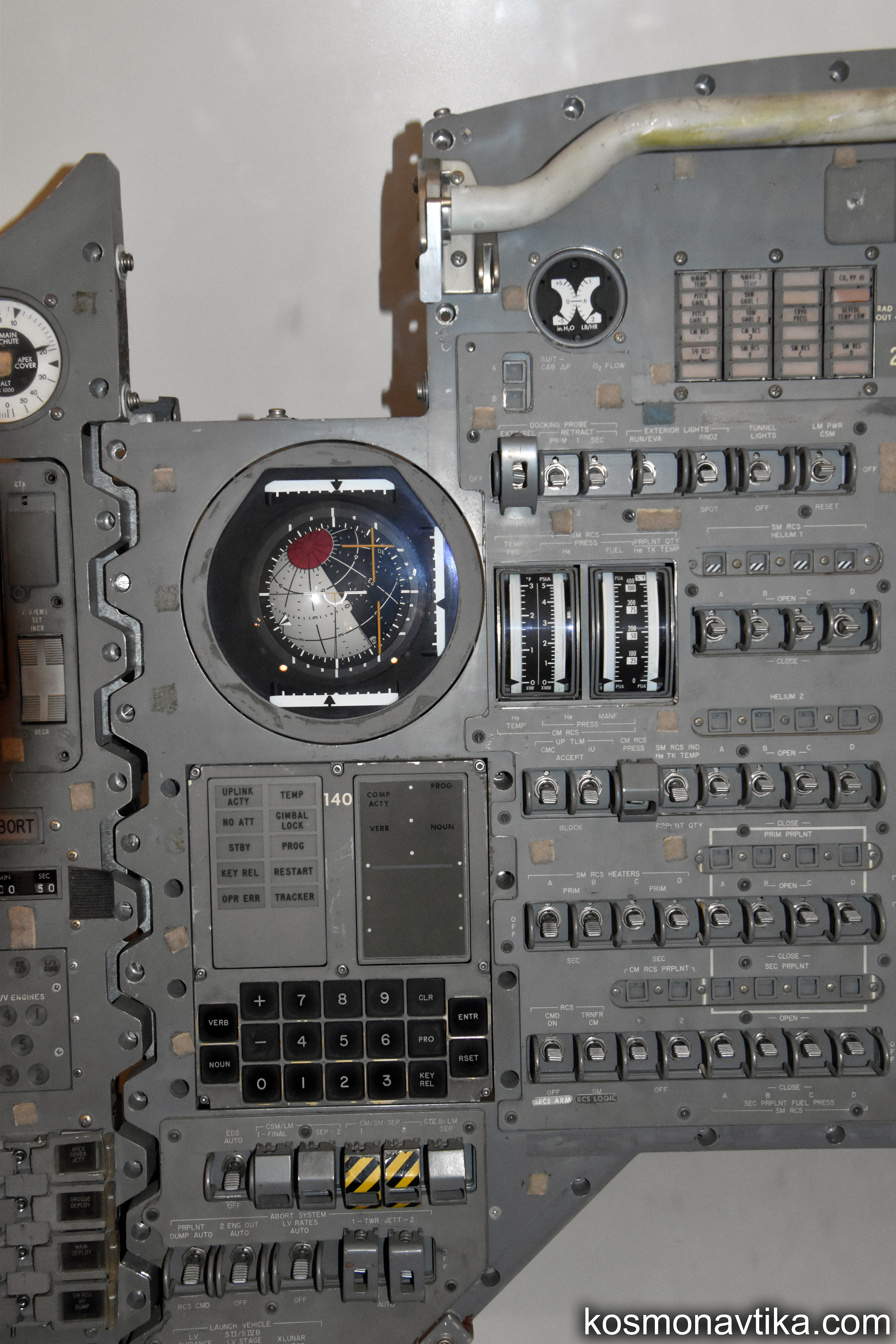

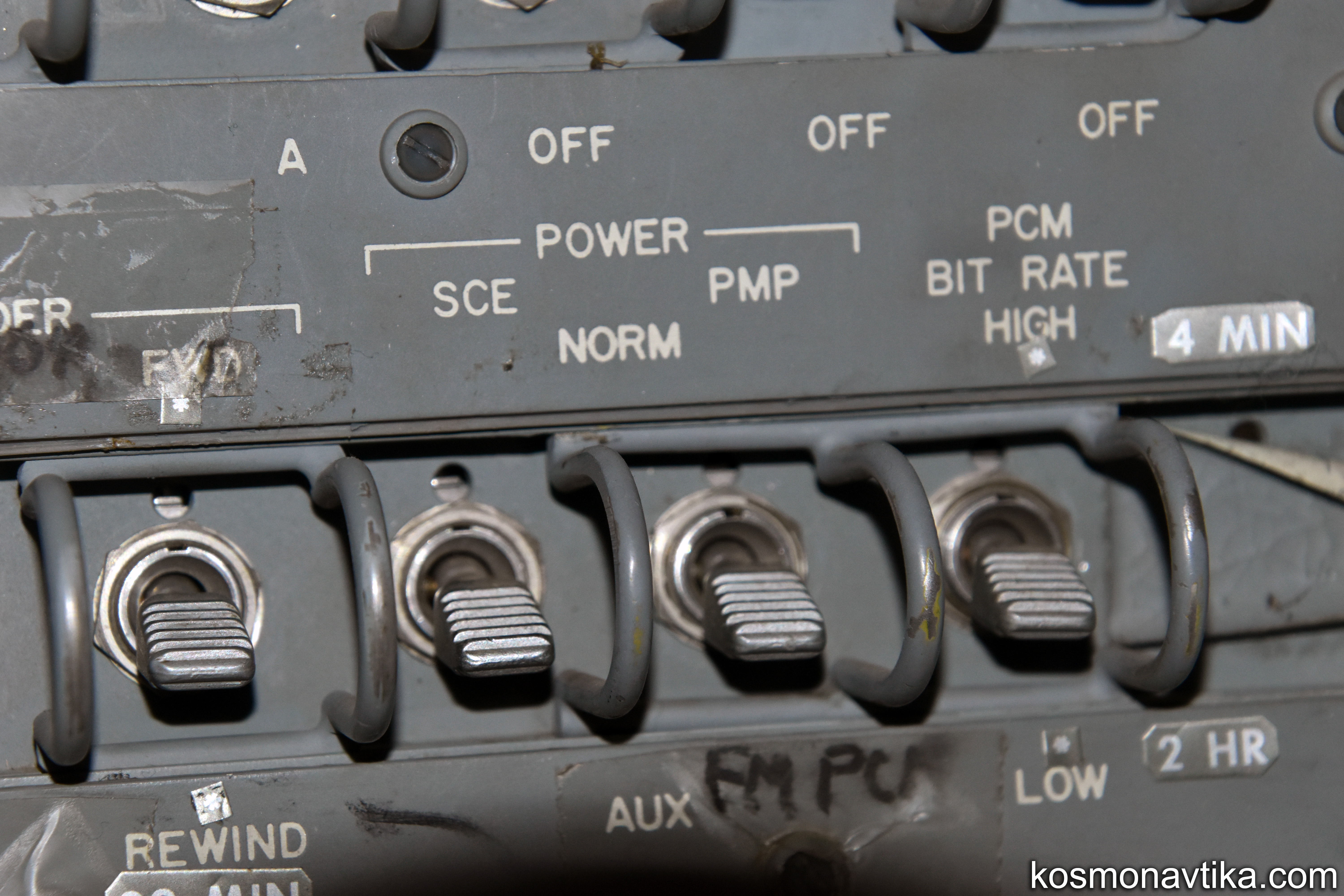

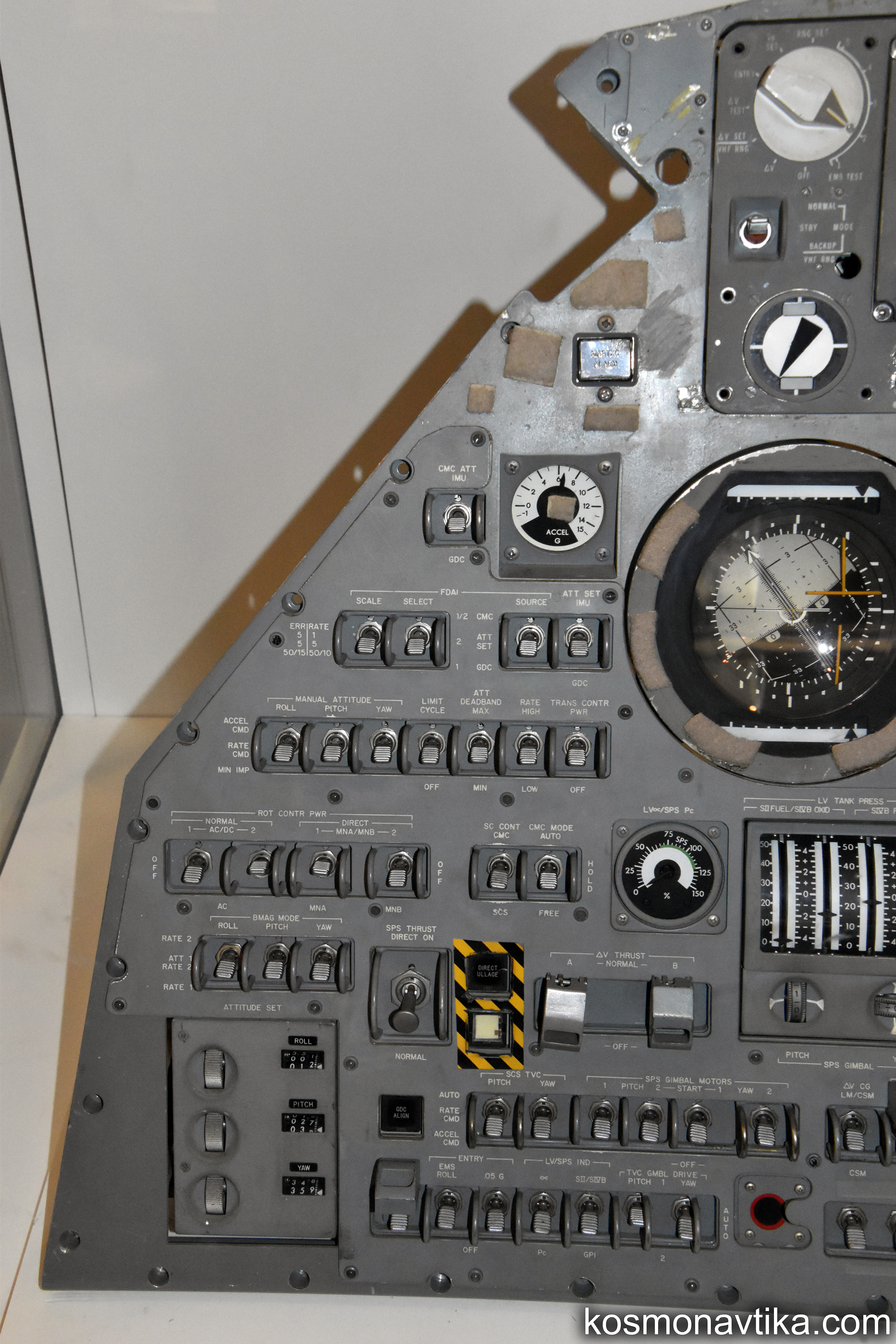

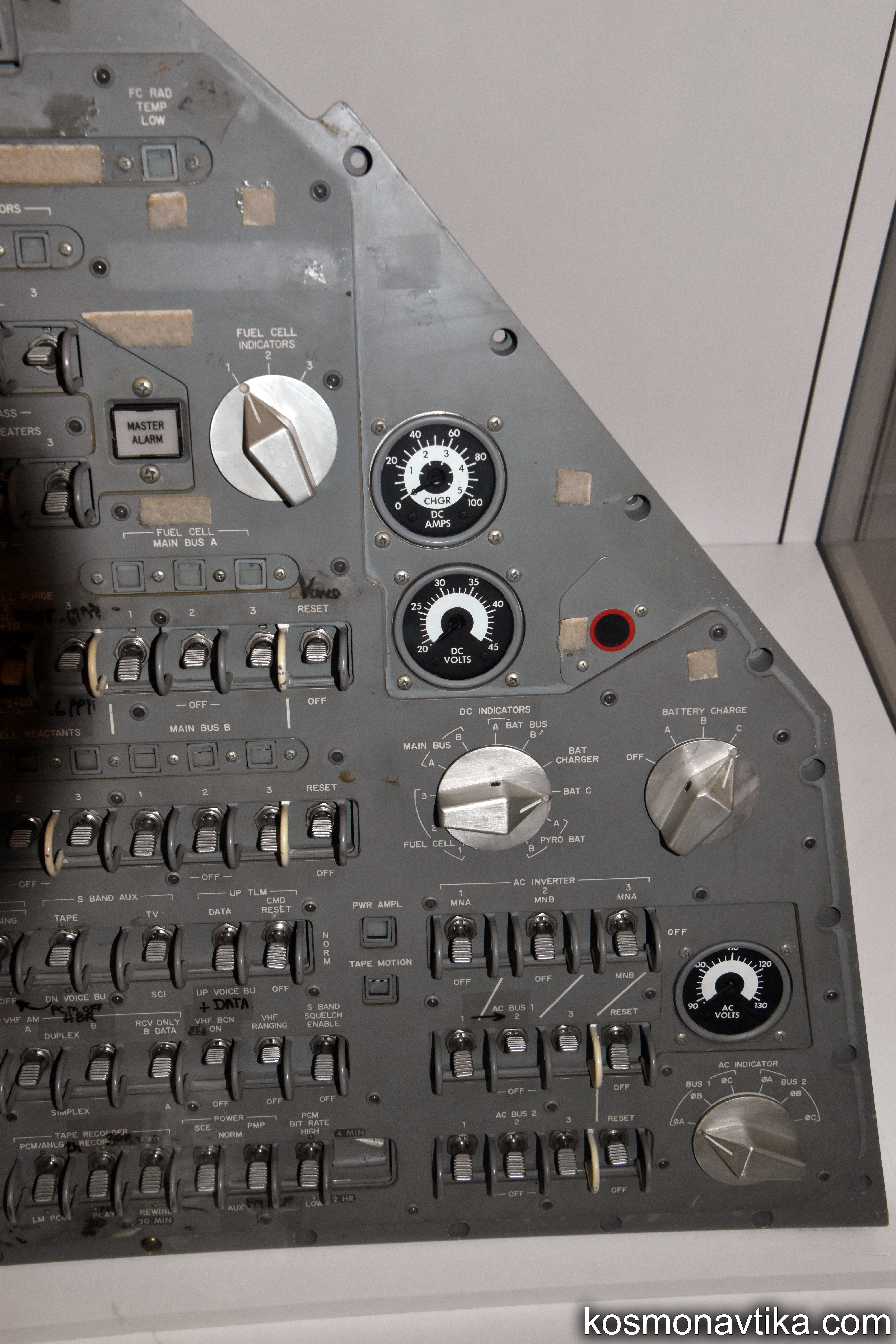

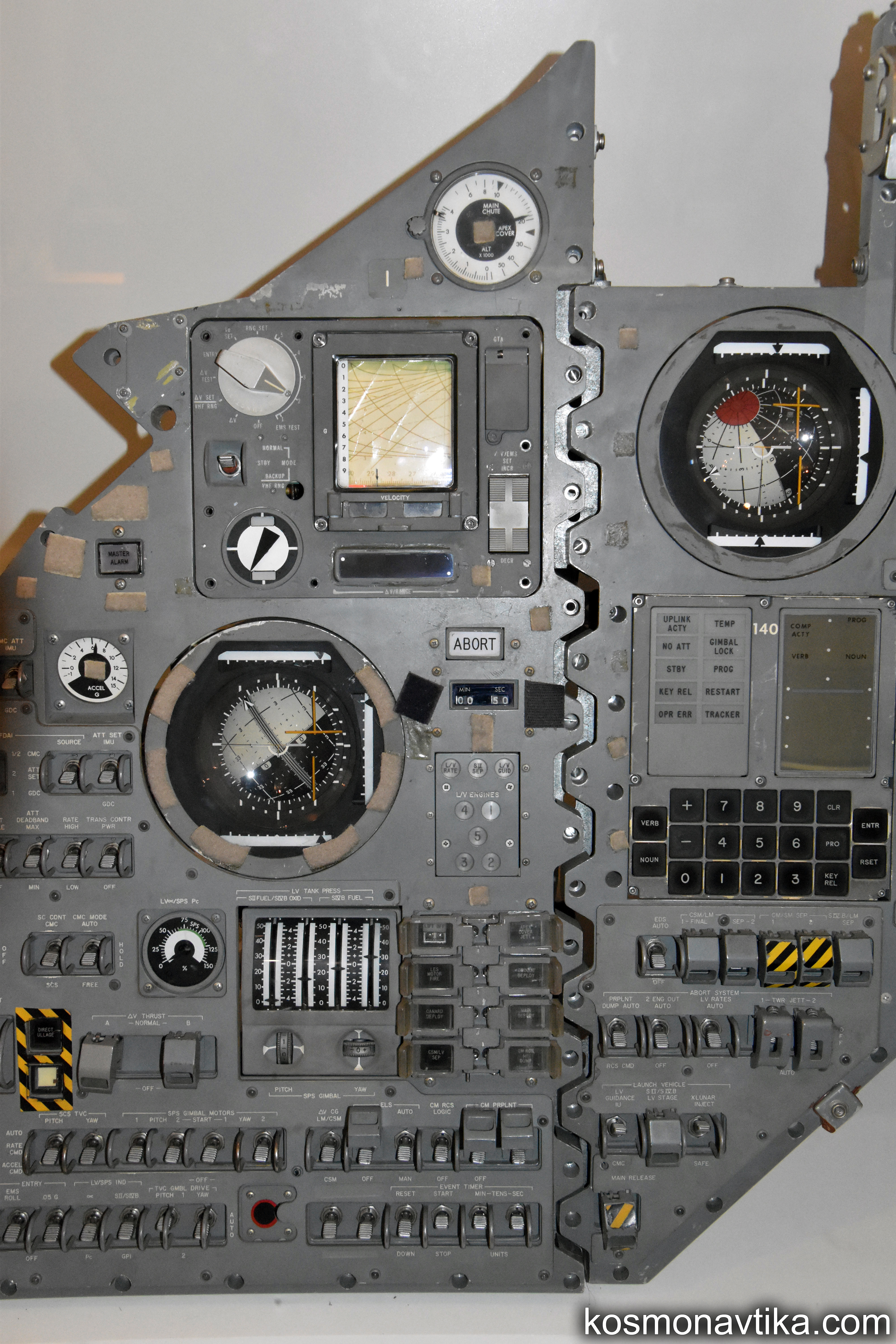

Fig. 1.2 : Détails du pupitre.
Crédit : Nicolas PILLET.

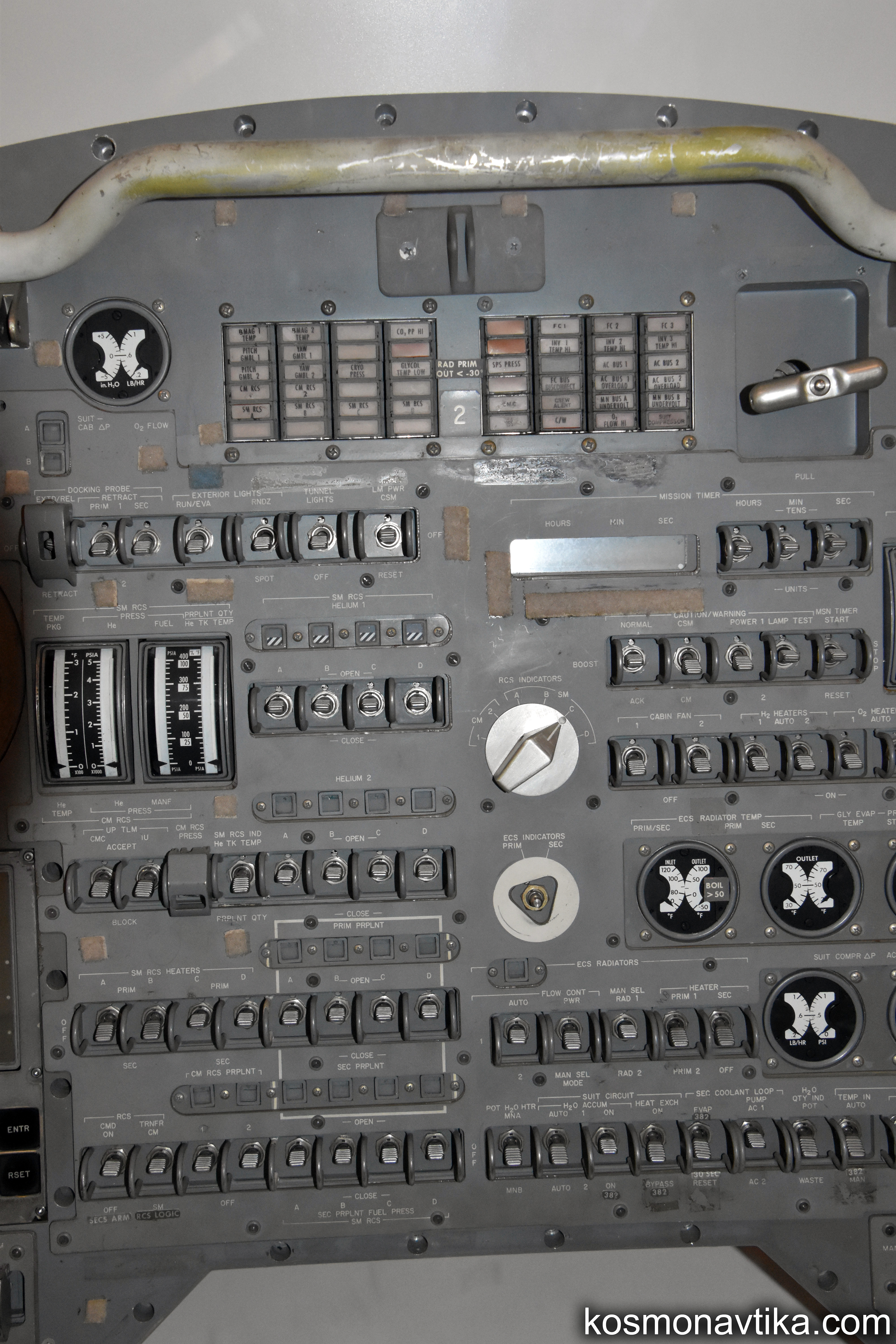

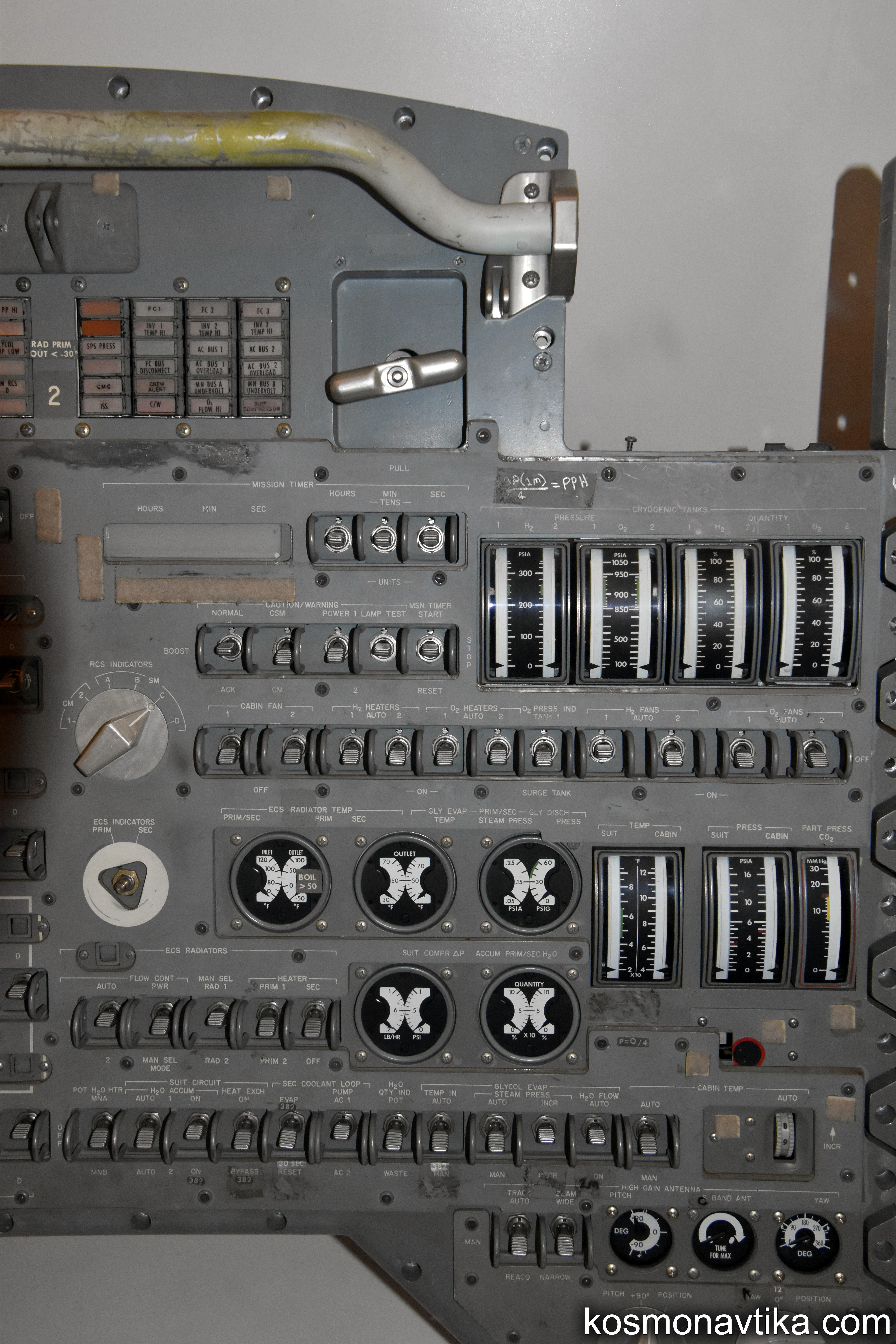

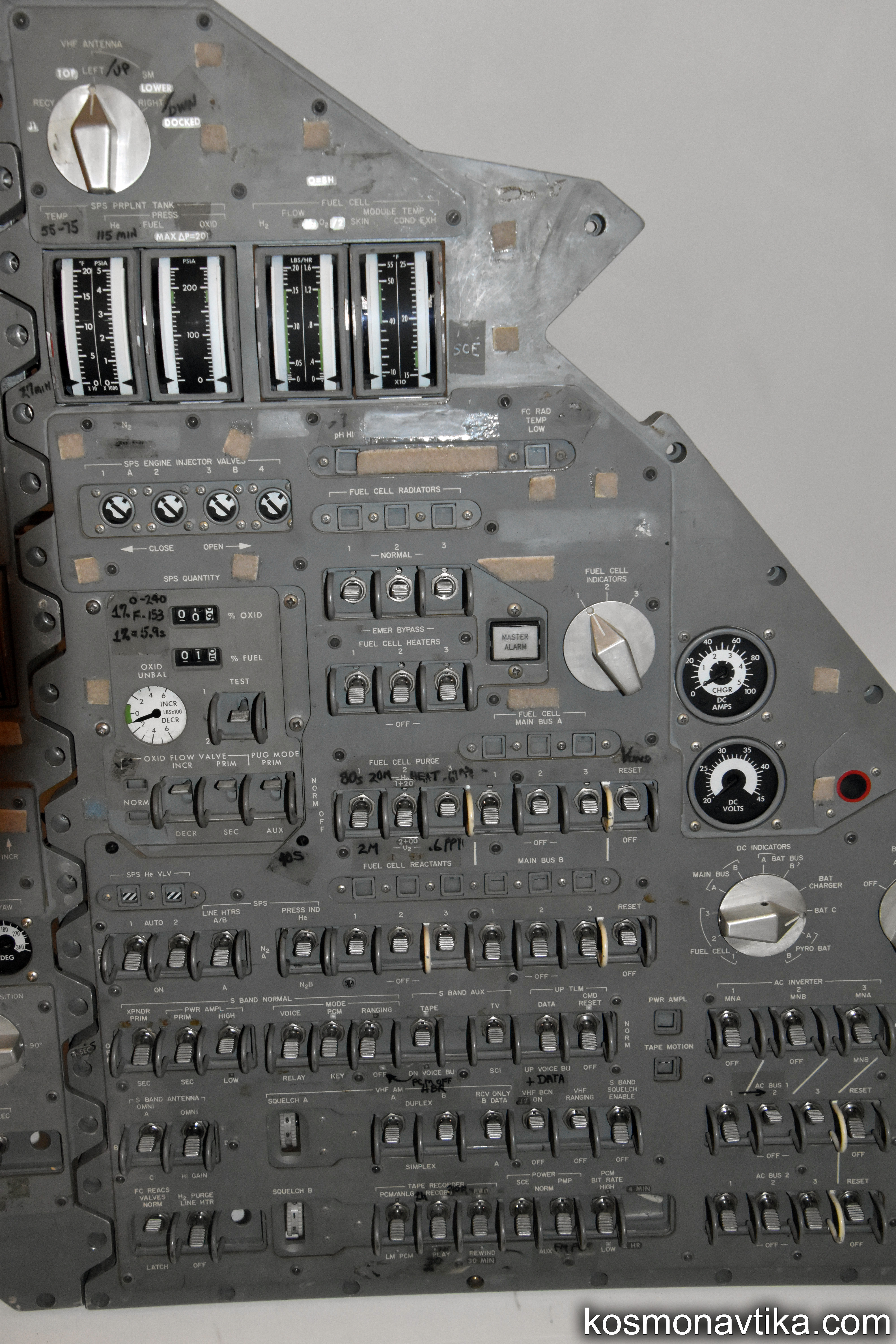

Fig. 1.3 : Détails du pupitre.
Crédit : Nicolas PILLET.

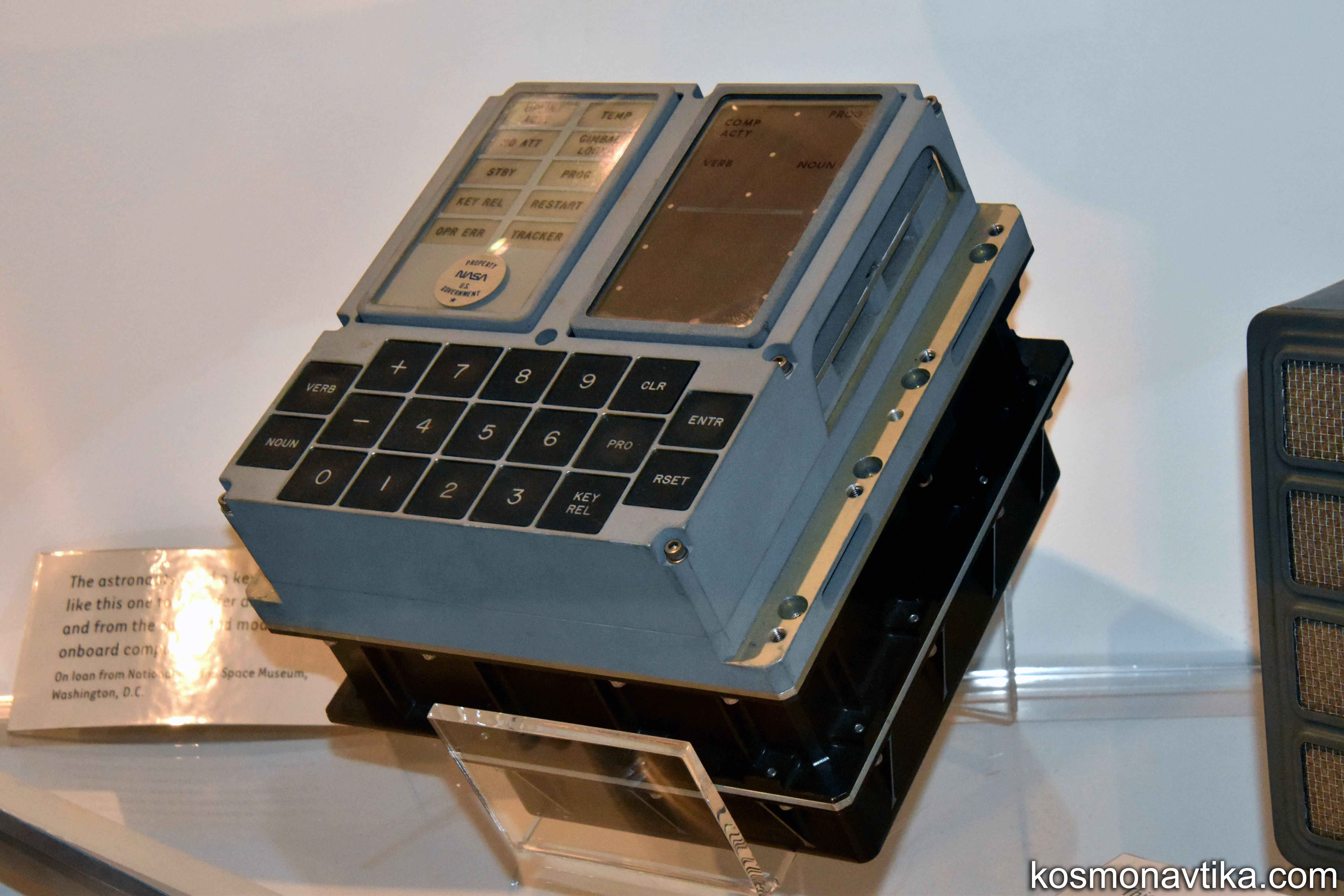

Un panneau de commande de l'ordinateur du Module de Commande est exposé au Armstrong Air and Space Museum de Wapakoneta, dans l'Ohio, aux Etats-Unis.

Fig. 1.4 : Le pupitre de Wapakoneta.
Crédit : Nicolas PILLET.

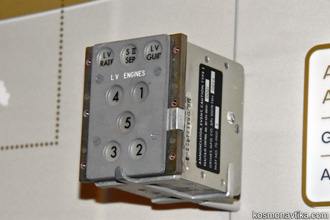

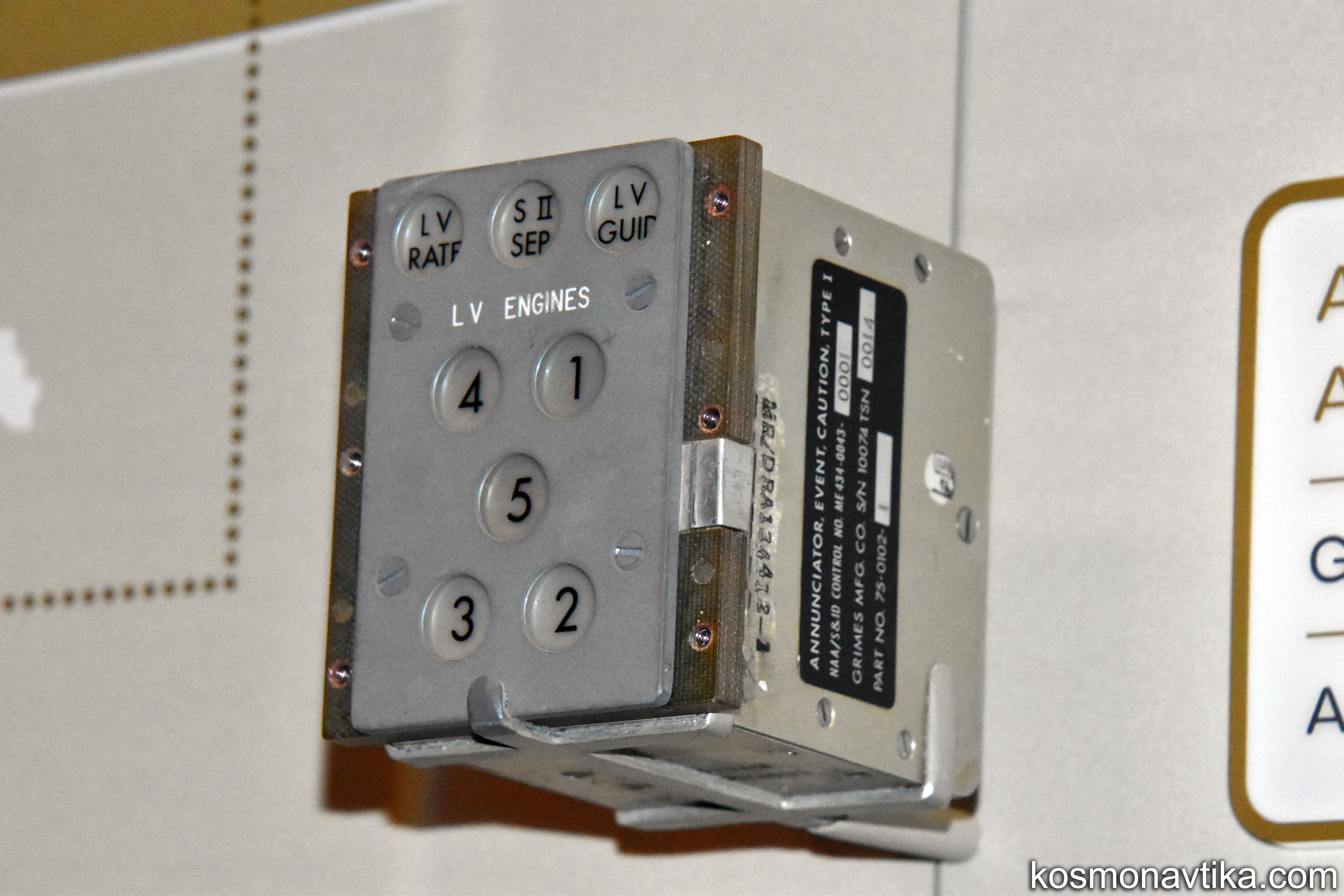

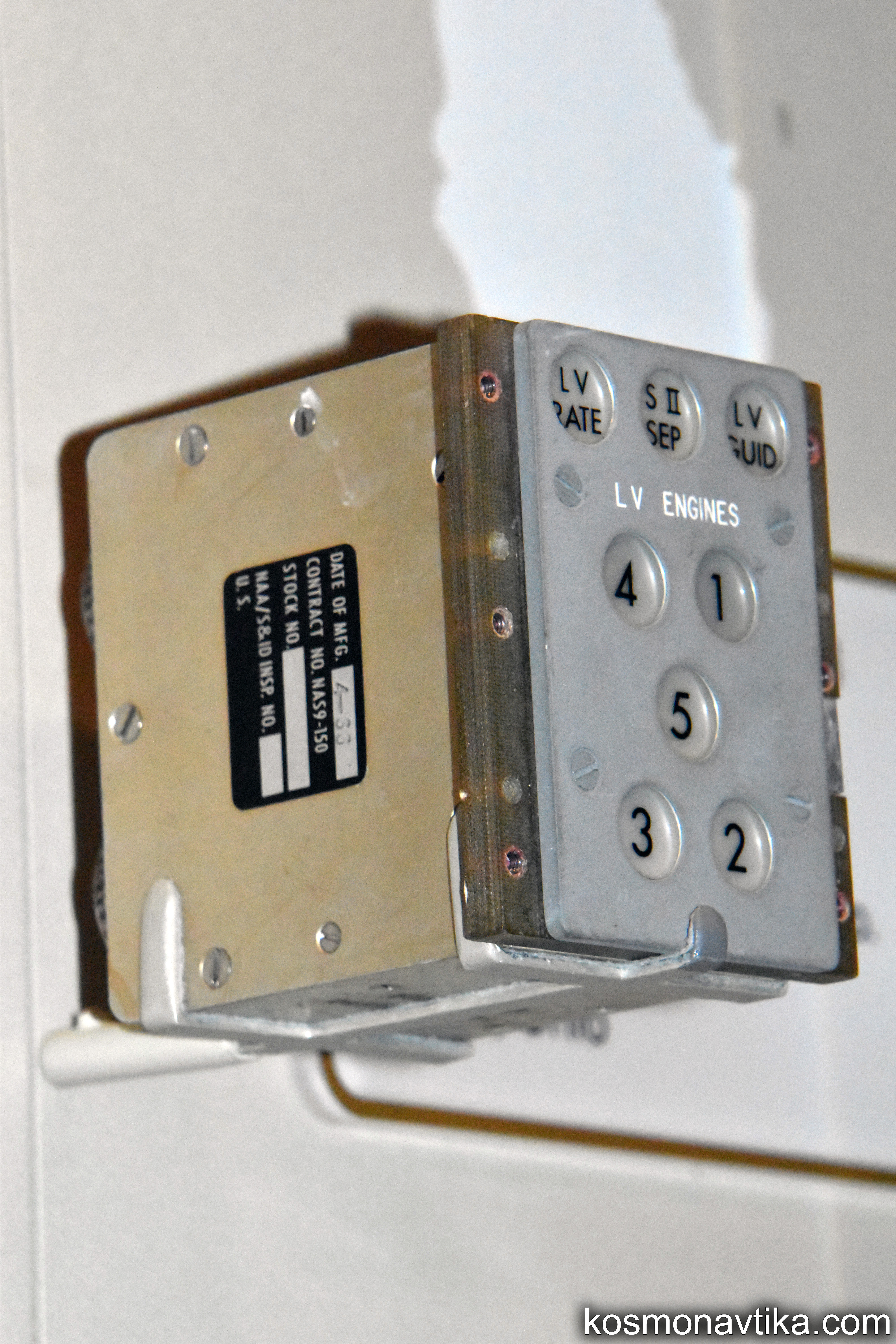

L'indicateur de fonctionnement des moteurs F-1 du premier étage du lanceur Saturn V qui a volé lors de la mission Apollo 16 est exposé au Musée National de l'Air et de l'Espace de Washington DC.

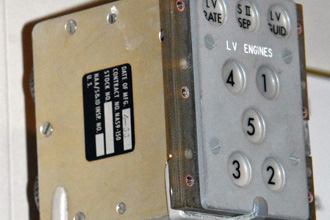

Fig. 1.5 : L'indicateur.
Crédit : Nicolas PILLET.

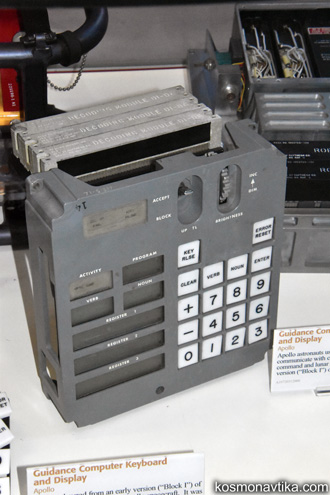

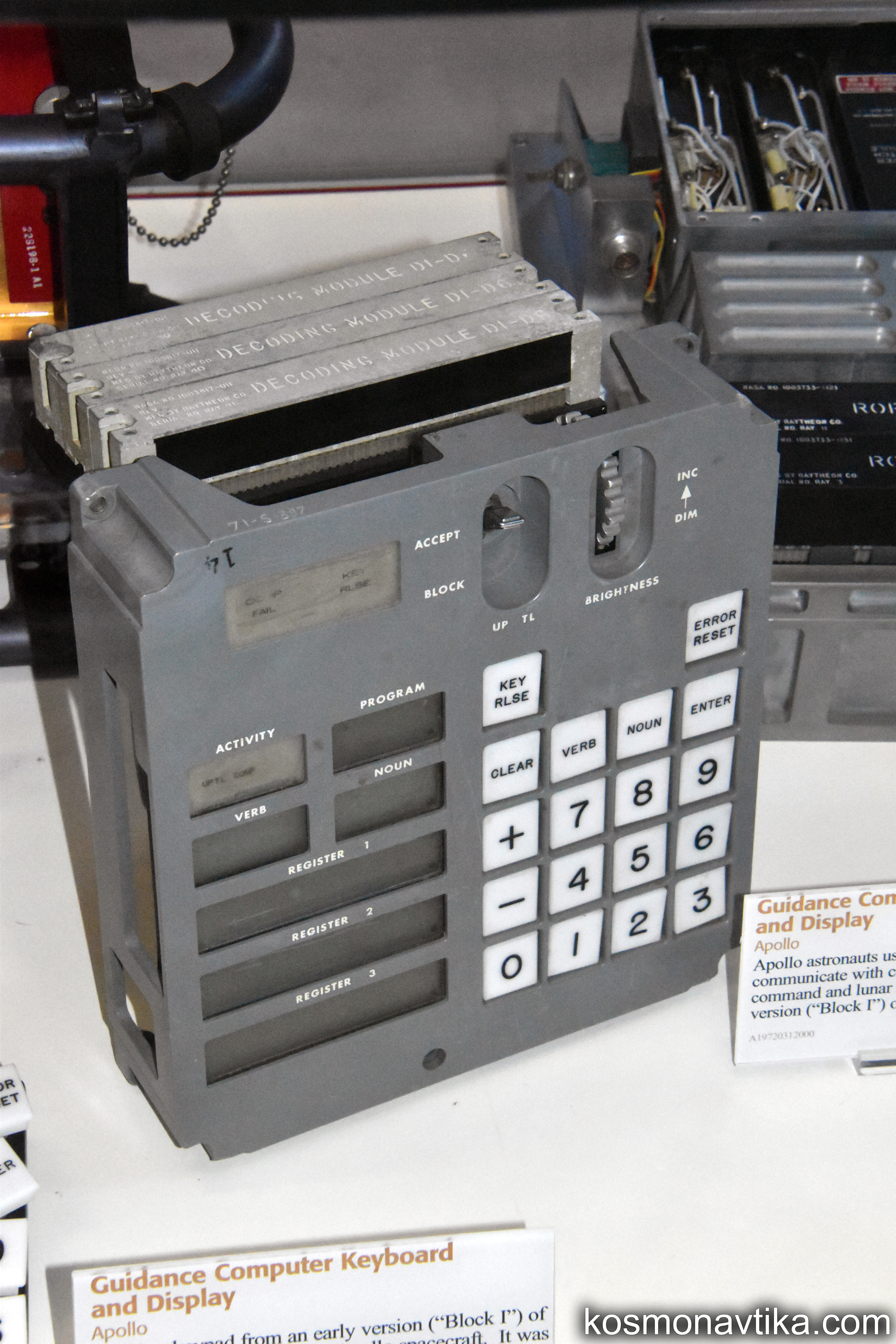

Un panneau de commande de l'ordinateur du Module de Commande est exposé au Centre Steven F. Udvar-Hazy de Chantilly, en Virginie, aux Etats-Unis. Il s'agit d'un panneau de la version Block 1 du vaisseau.

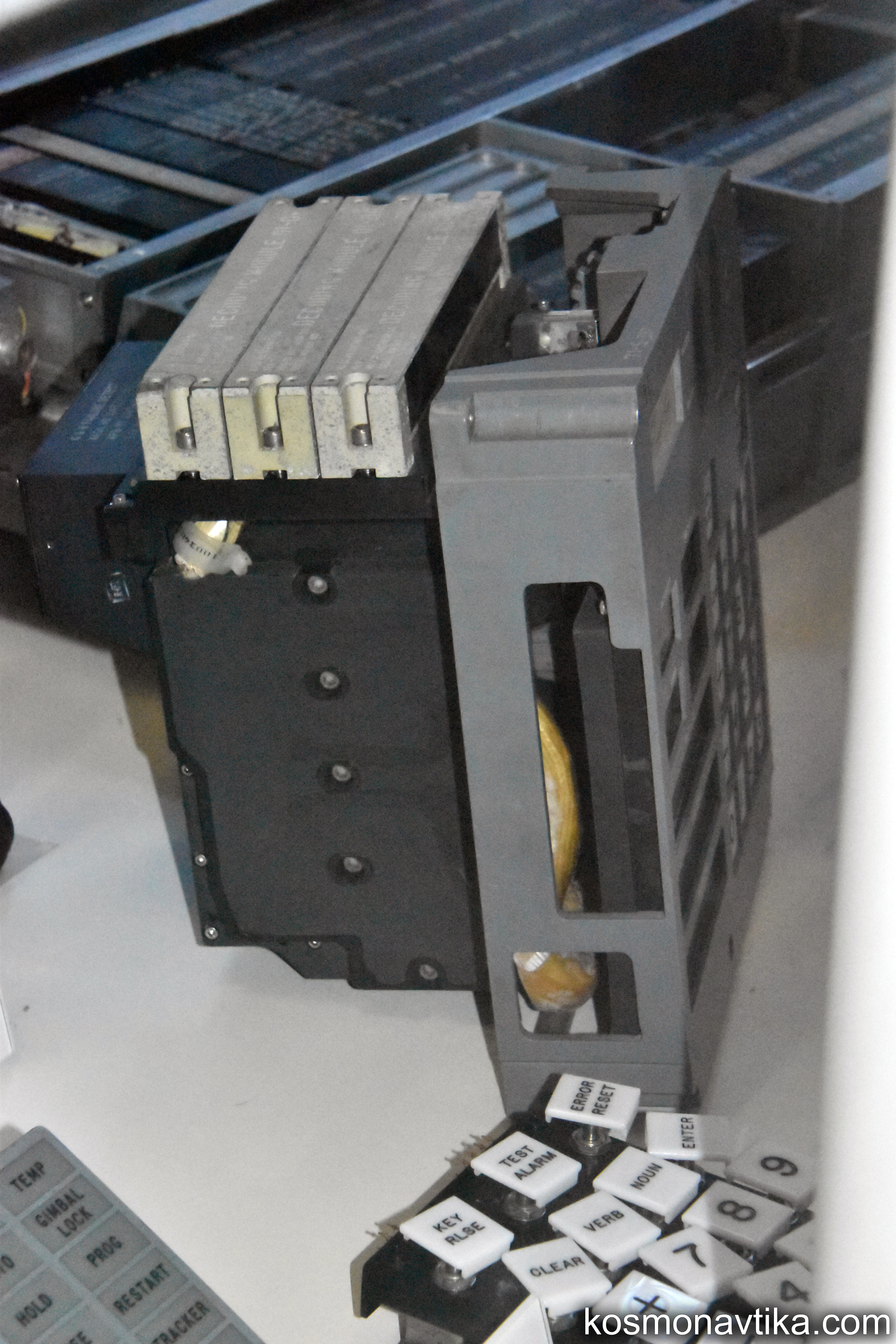

Fig. 1.6 : Le panneau de commande.
Crédit : Nicolas PILLET.

2. Ecoutille

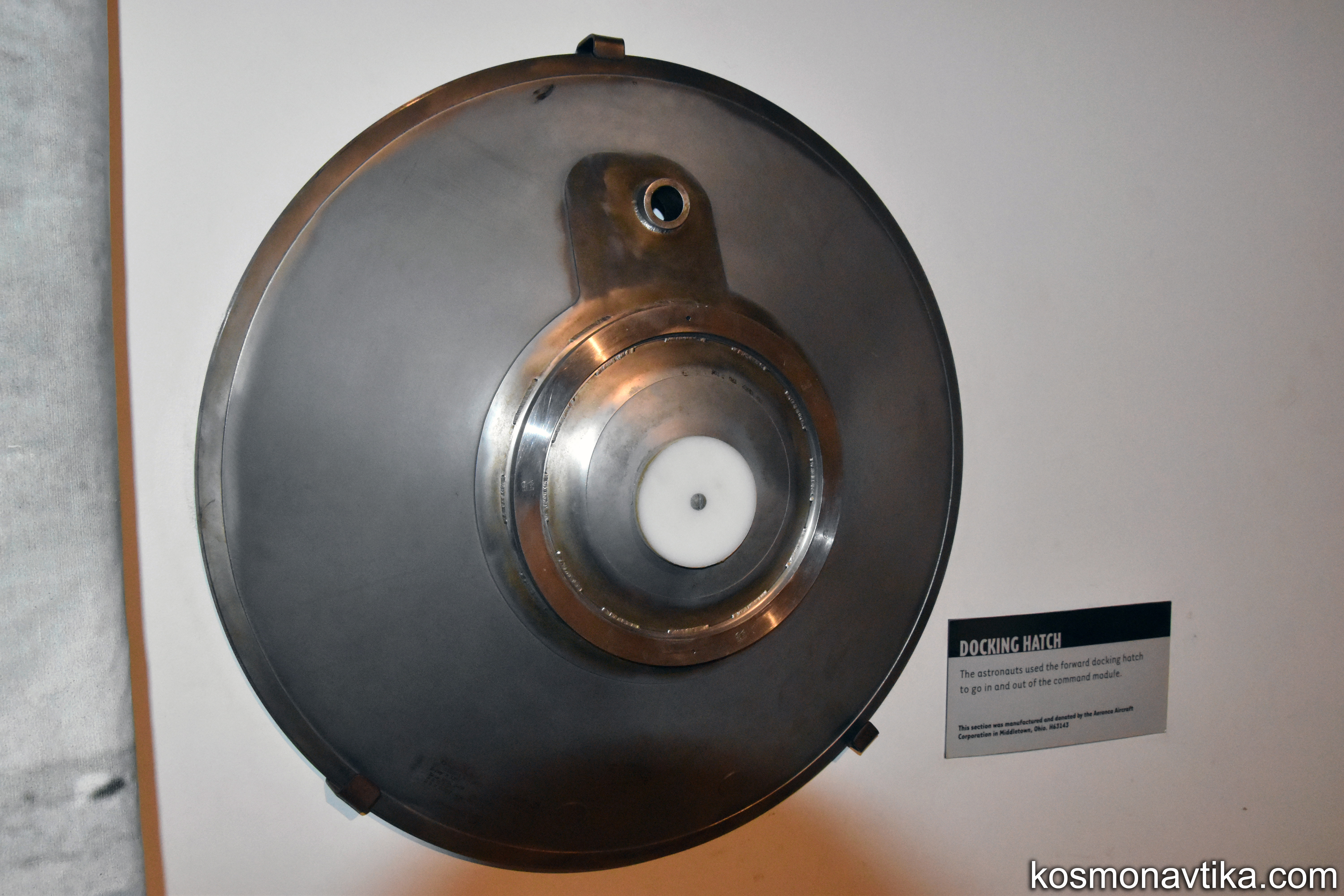

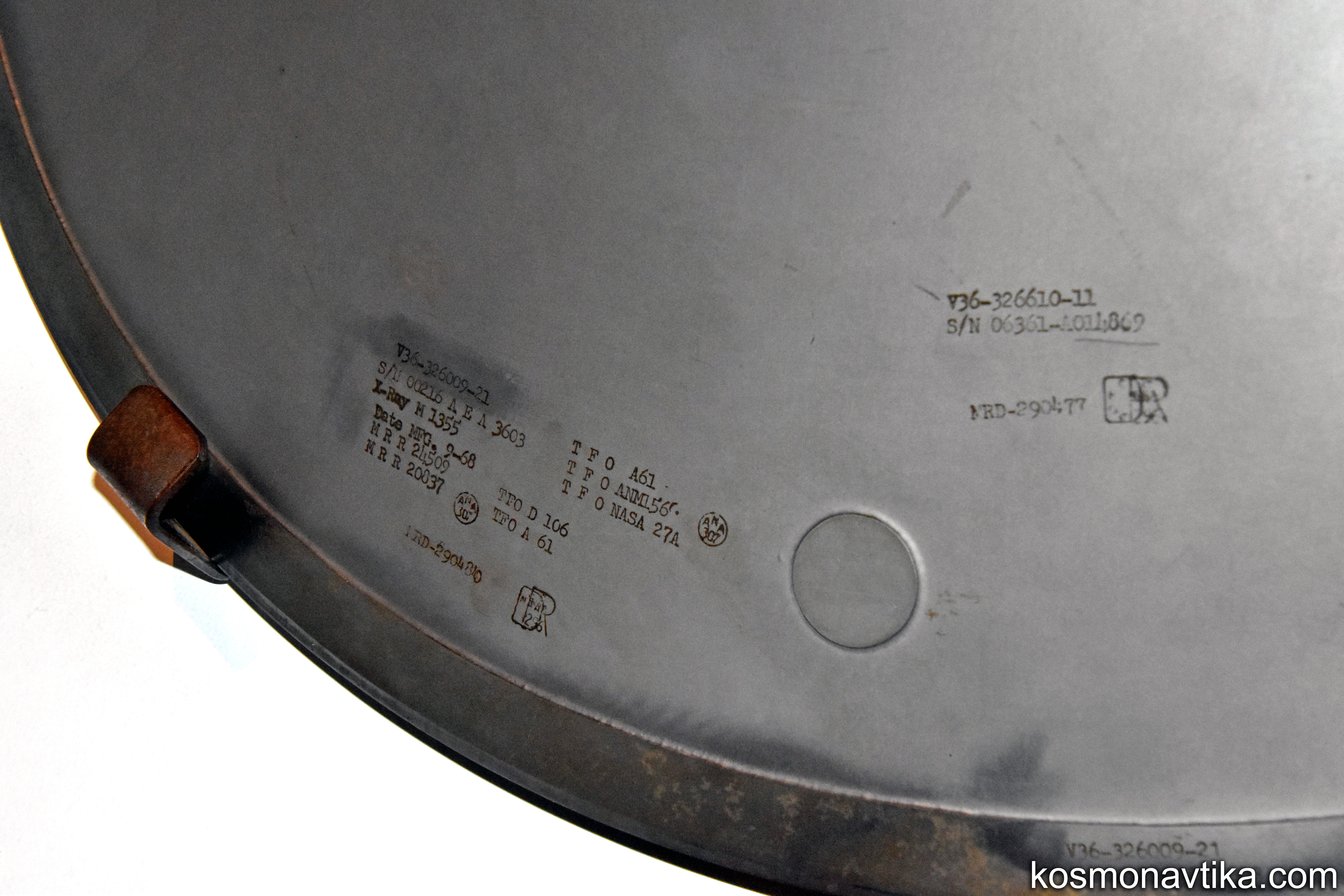

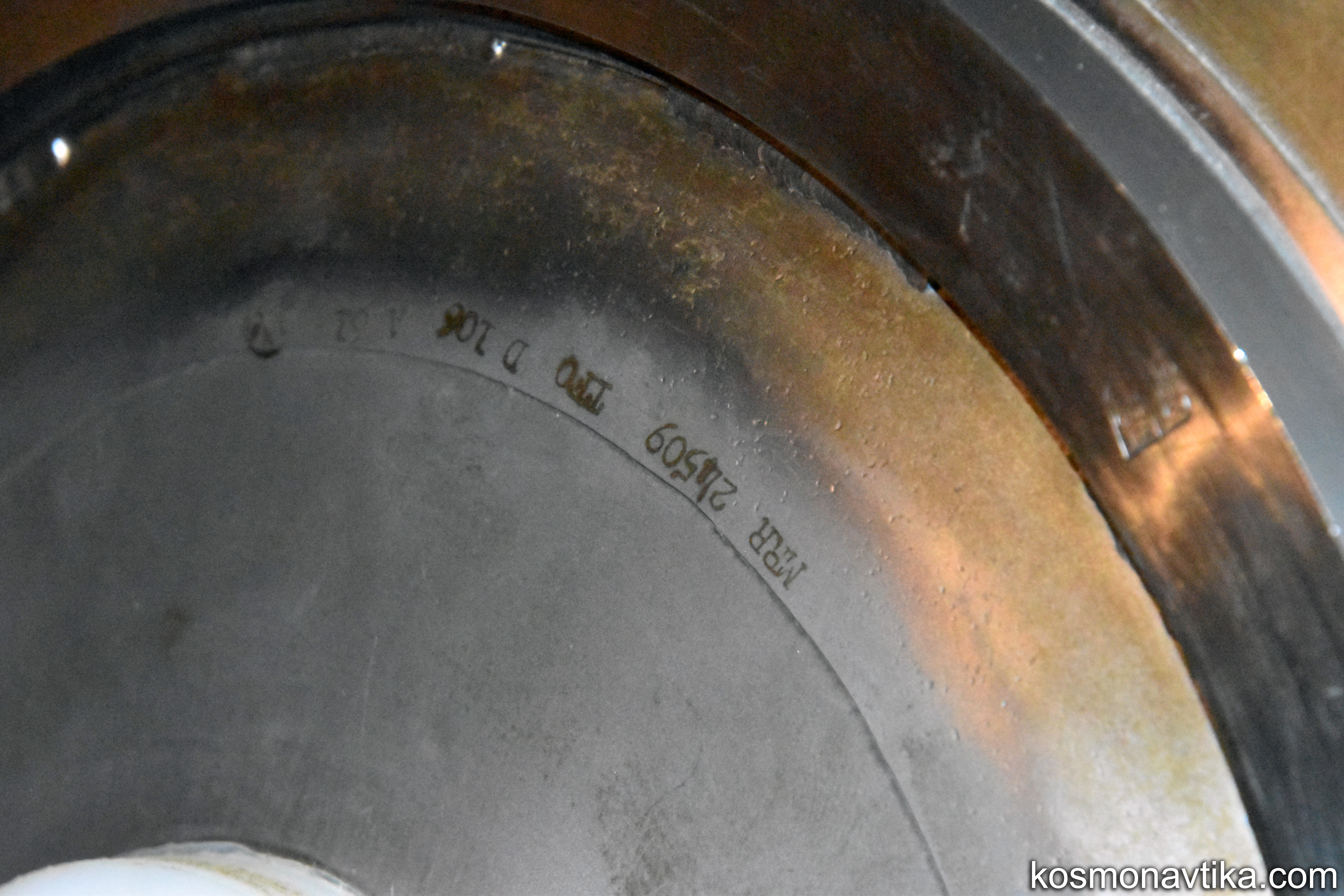

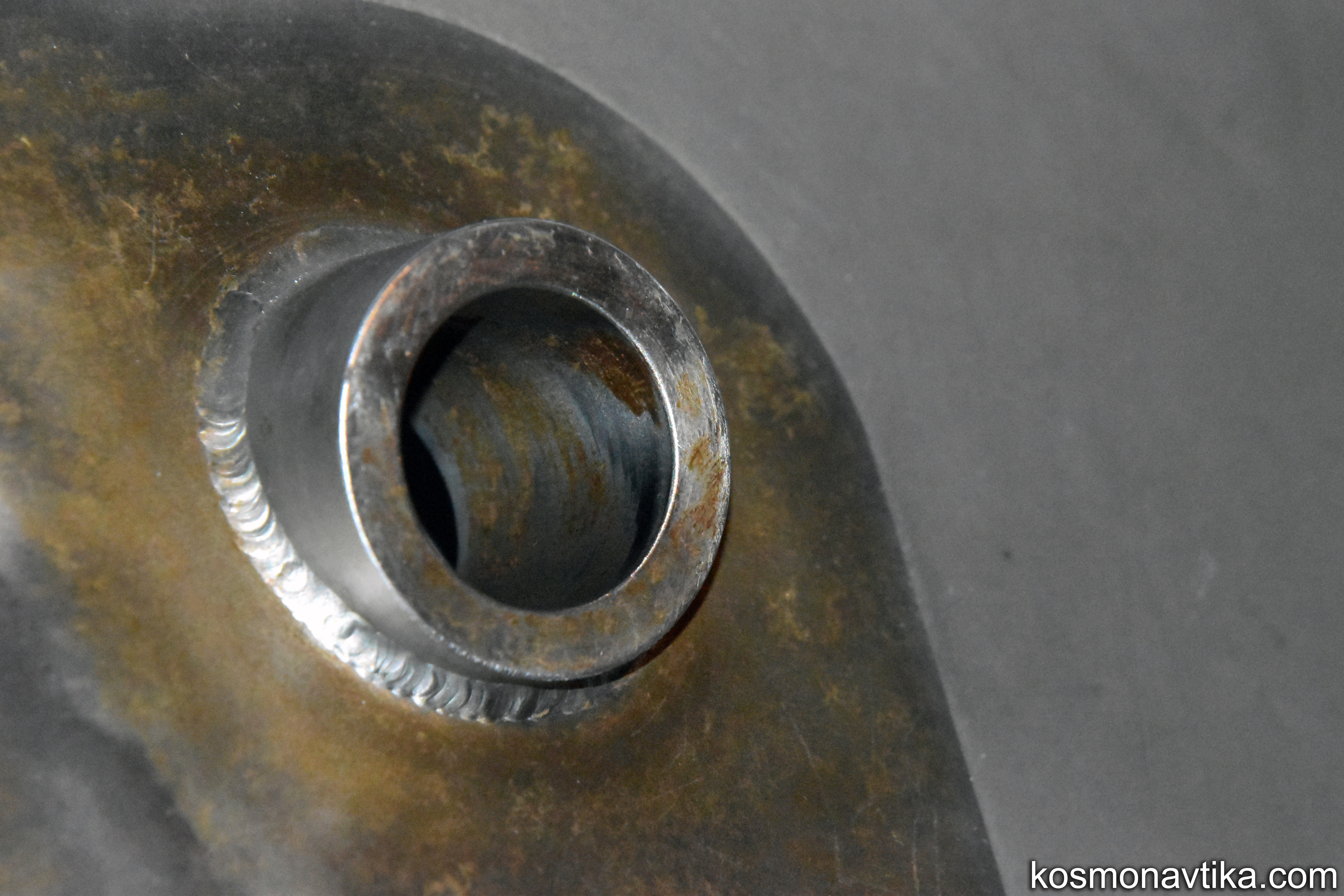

Une écoutille du système d'amarrage du Module de Commande est exposée au Armstrong Air and Space Museum de Wapakoneta, dans l'Ohio, aux Etats-Unis. Elle a été offerte par Aeronca Aircraft Corporation, basée à Middletown, dans l'Ohio, qui a construit l'écoutille.

Fig. 2.1 : Vues générales de l'écoutille.
Crédit : Nicolas PILLET.

3. Lunar Mapping Camera

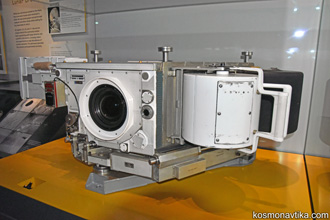

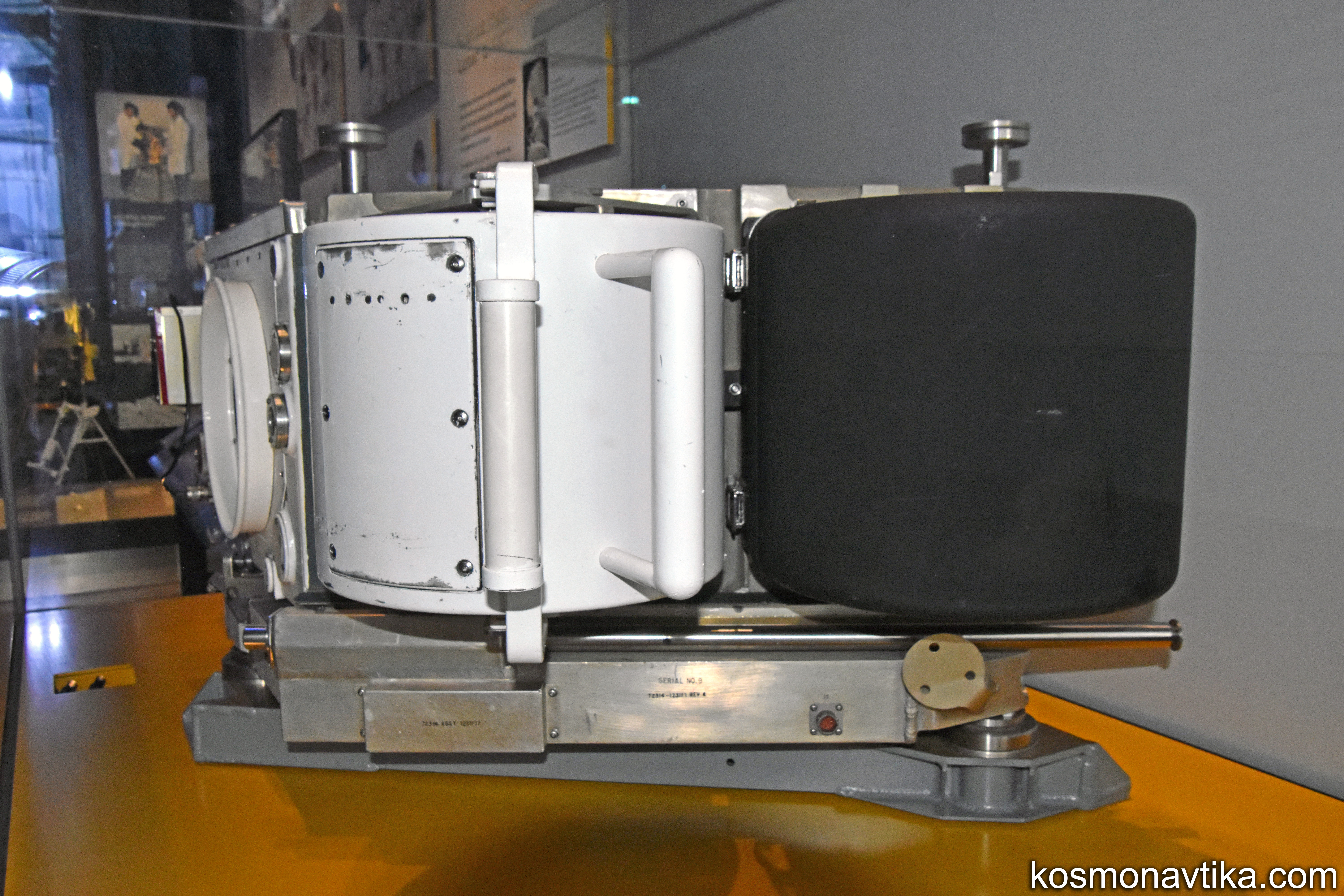

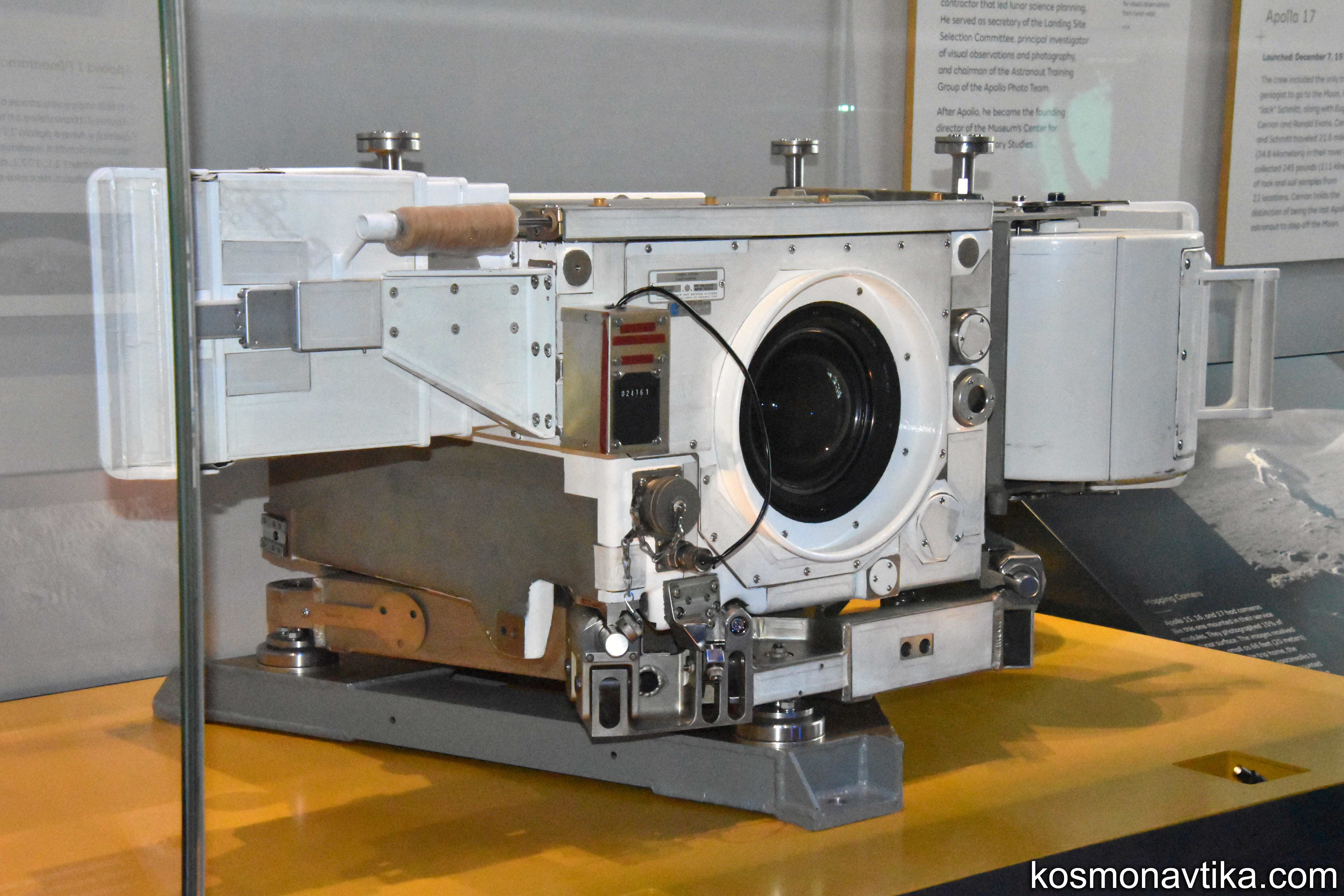

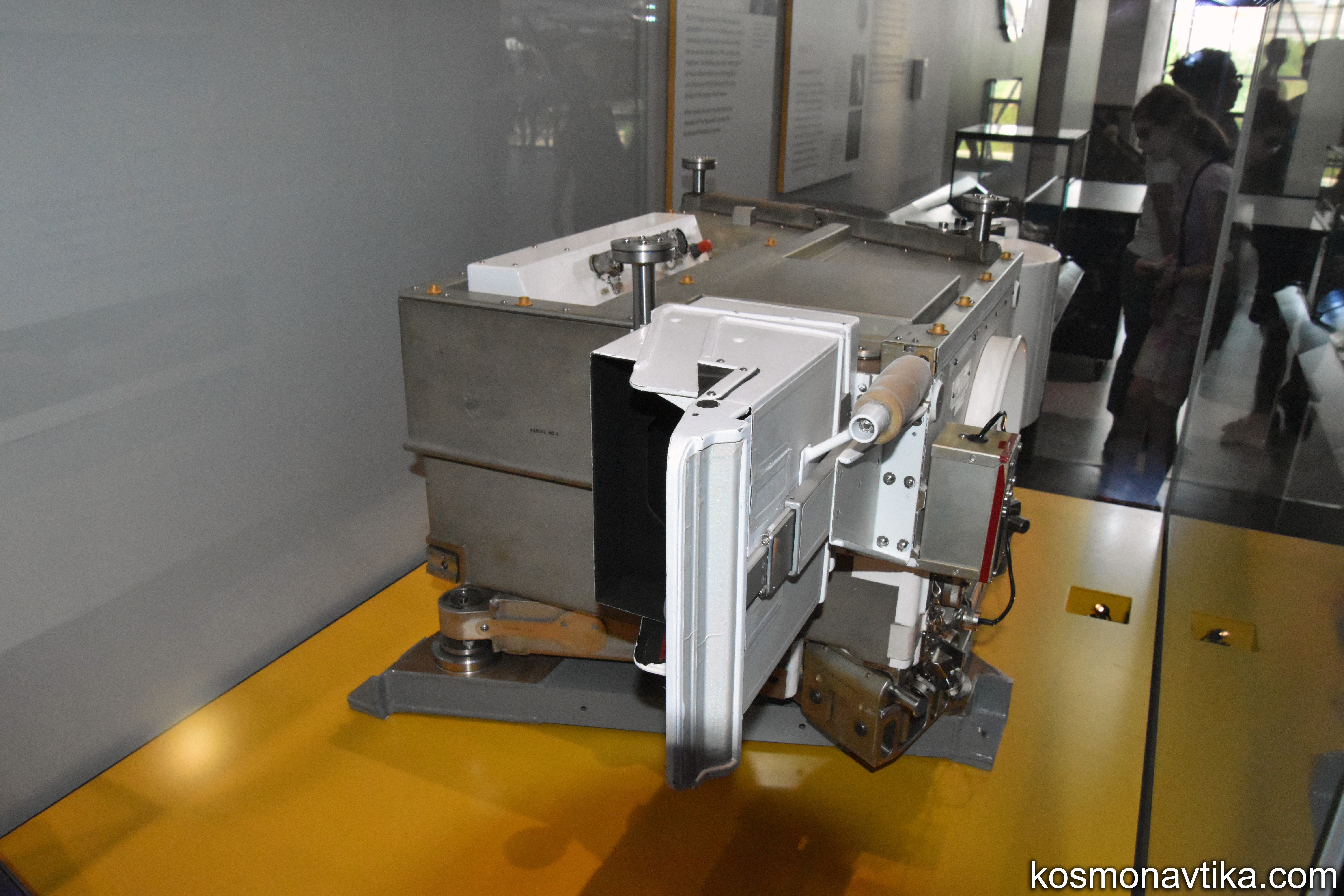

Une caméra appelée Lunar Mapping Camera a été installée dans le Module de Service des missions Apollo 15, Apollo 16 et Apollo 17. Un exemplaire est exposé au Musée National de l'Air et de l'Espace de Washington DC.

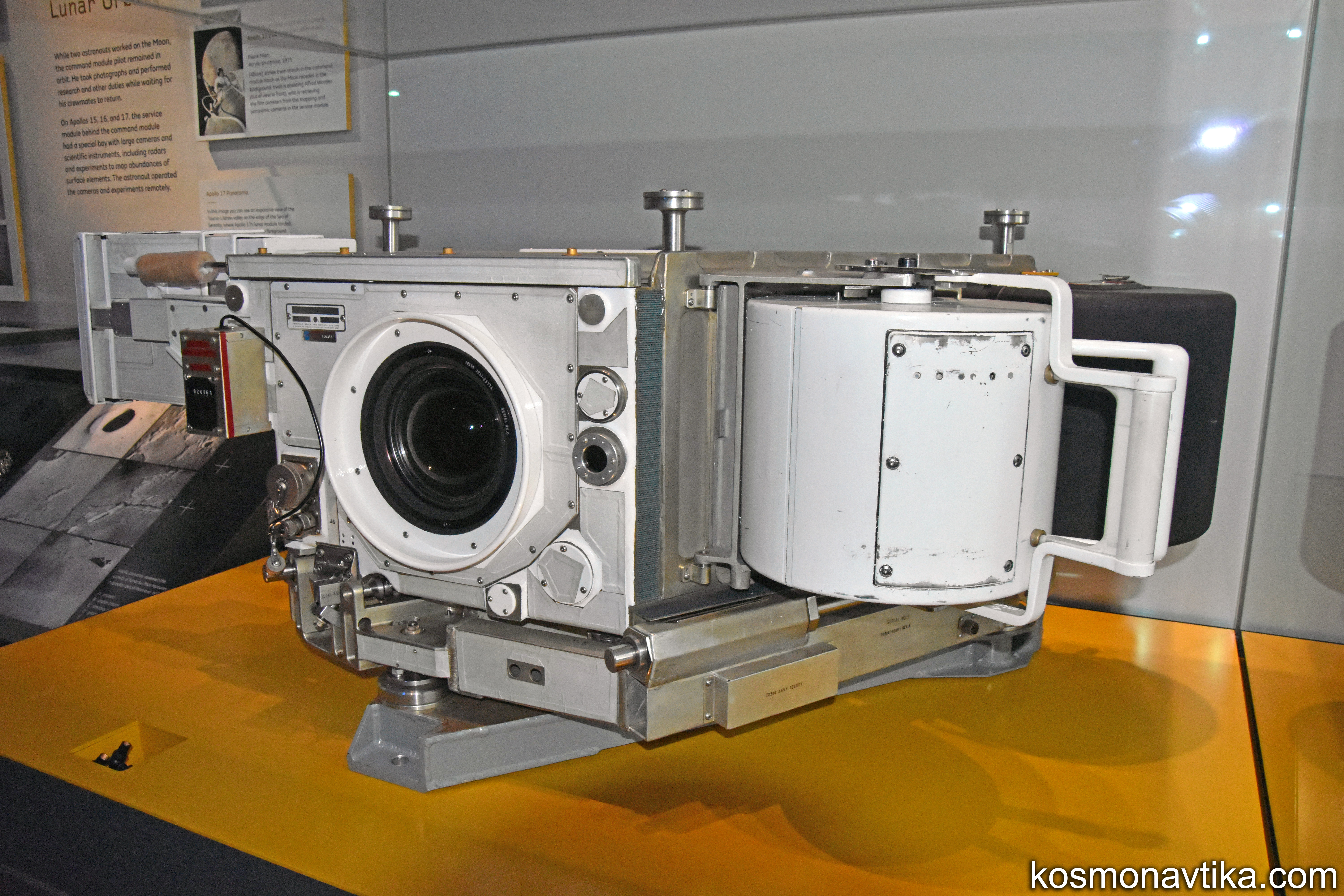

Fig. 3.1 : La caméra.
Crédit : Nicolas PILLET.

4. Filtre

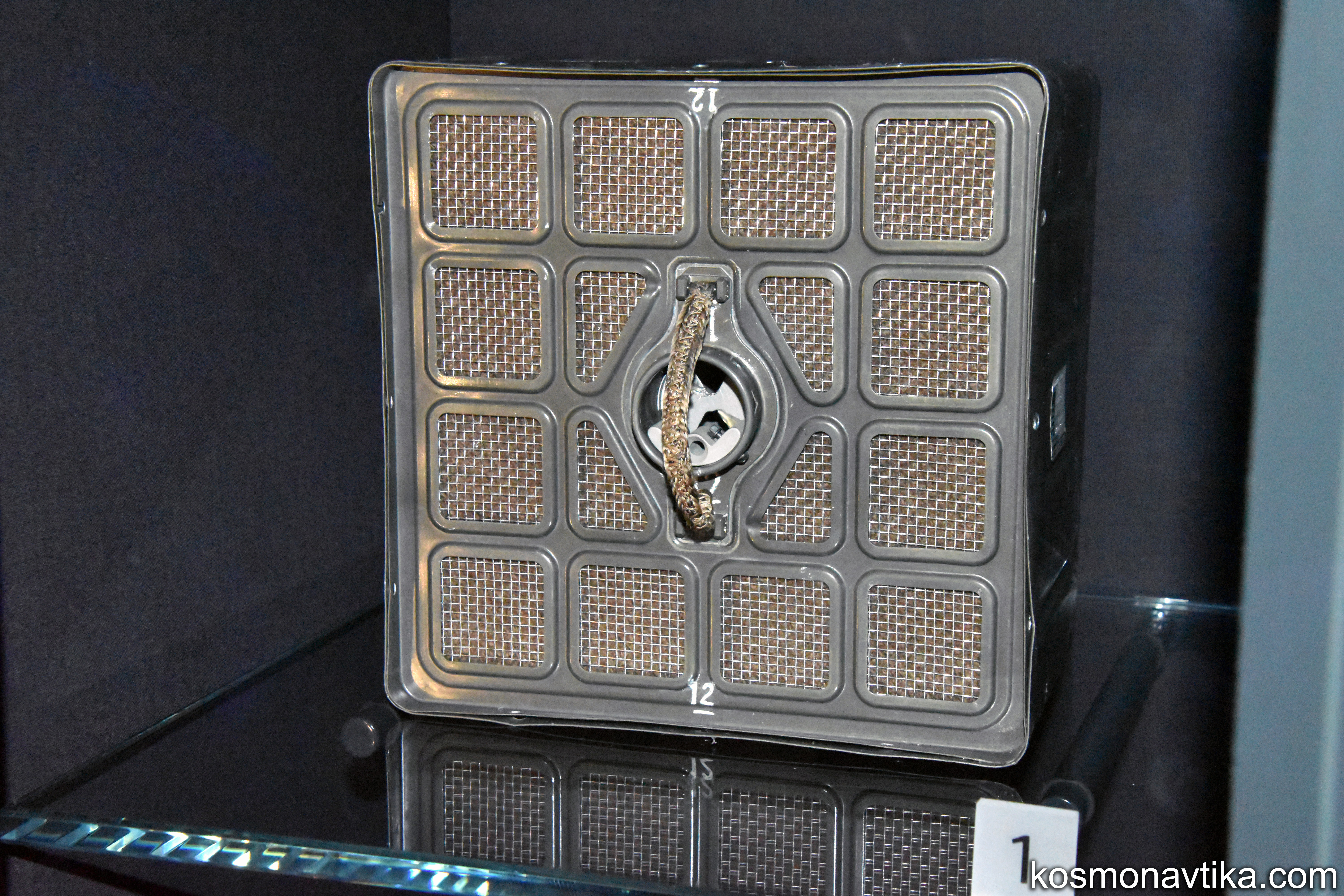

Un filtre du Module de Commande d'Apollo est exposé au Musée National de l'Air et de l'Espace de Washington DC.

Fig. 4.1 : Le filtre.
Crédit : Nicolas PILLET.

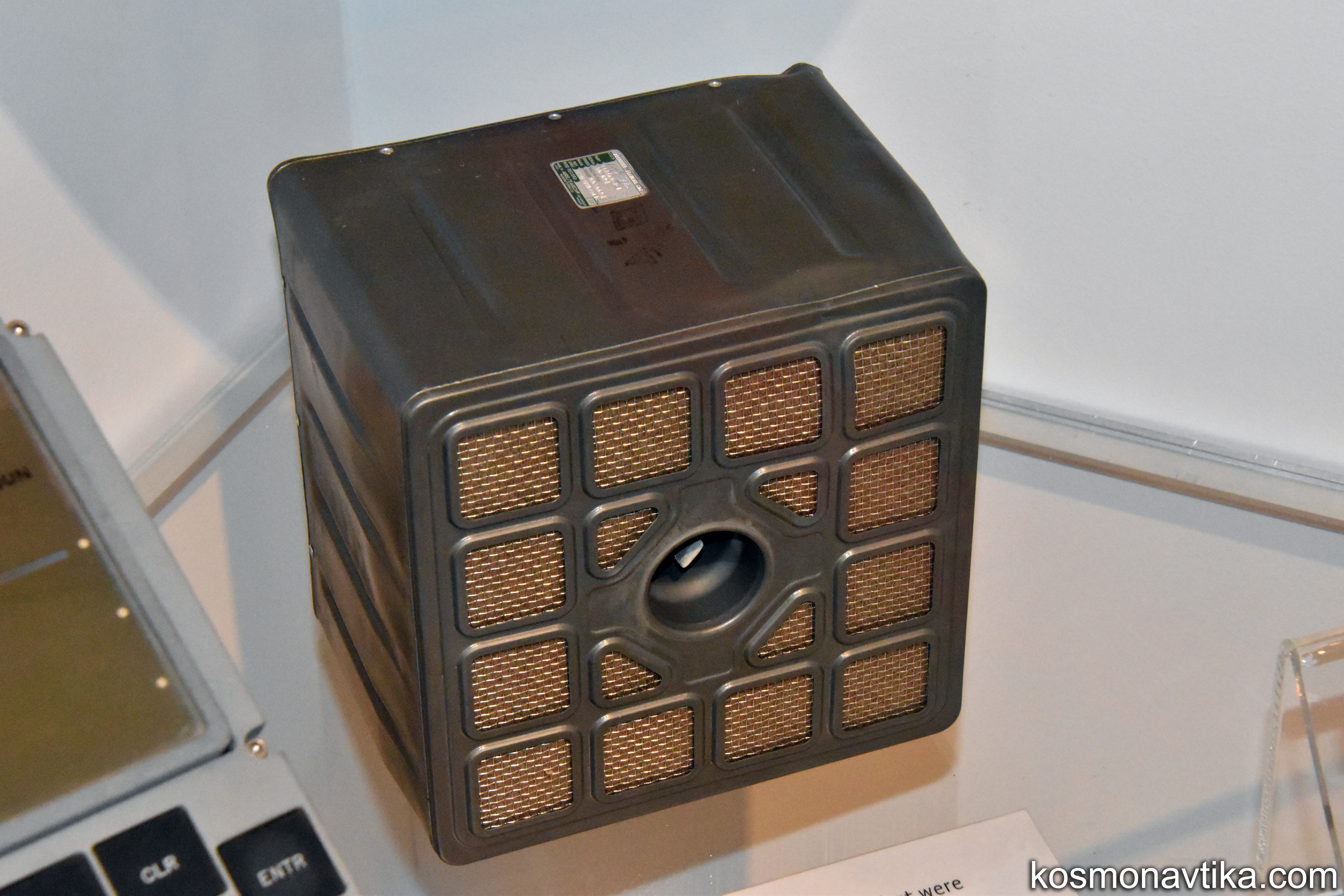

Un autre exemplaire est exposé au Armstrong Air and Space Museum de Wapakoneta, dans l'Ohio, aux Etats-Unis.

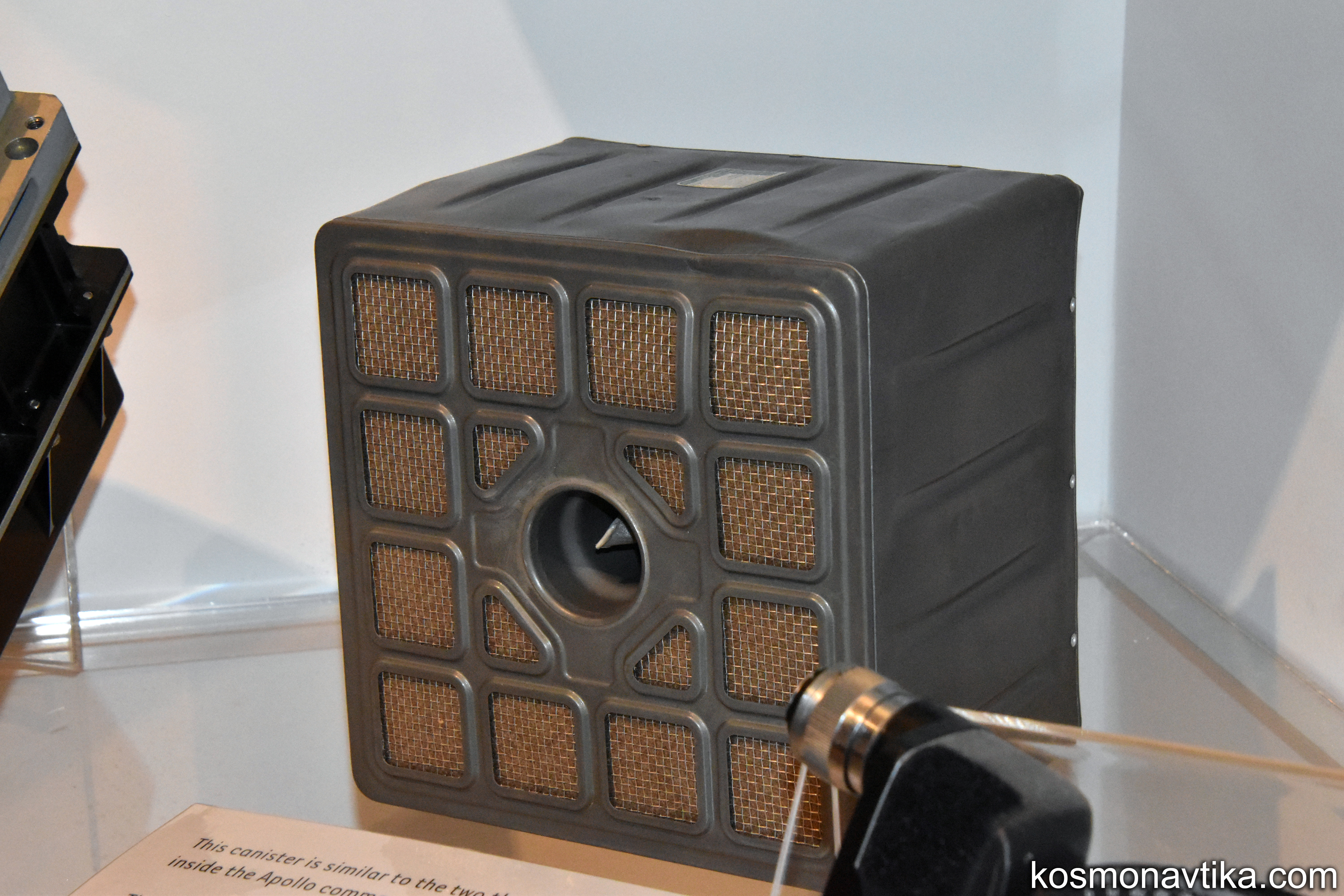

Fig. 4.2 : Le filtre de Wapakoneta.
Crédit : Nicolas PILLET.

5. Système de navigation

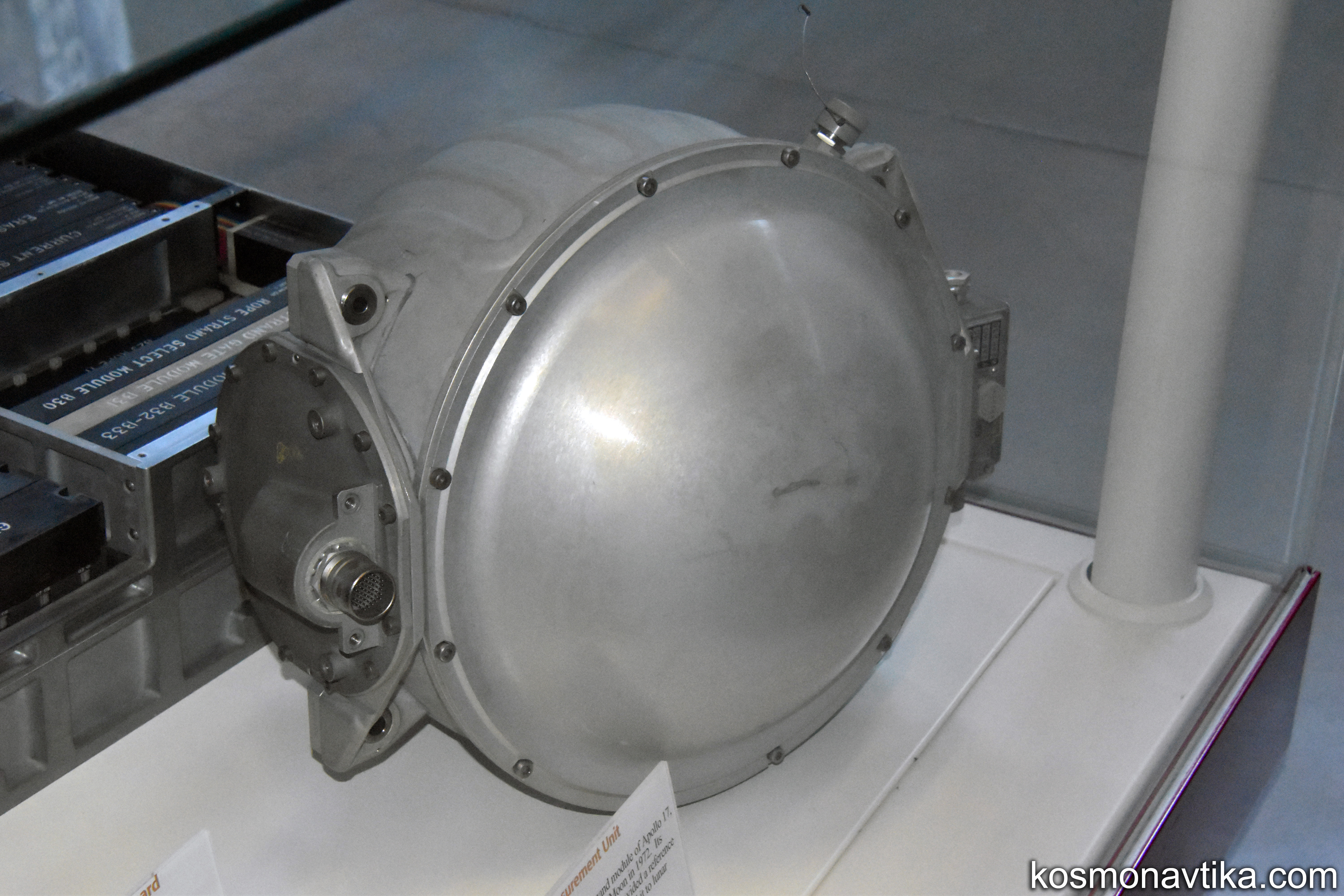

La centrale inertielle du Module de Commande de la mission Apollo 17 est exposée au Centre Steven F. Udvar-Hazy de Chantilly, en Virginie, aux Etats-Unis.

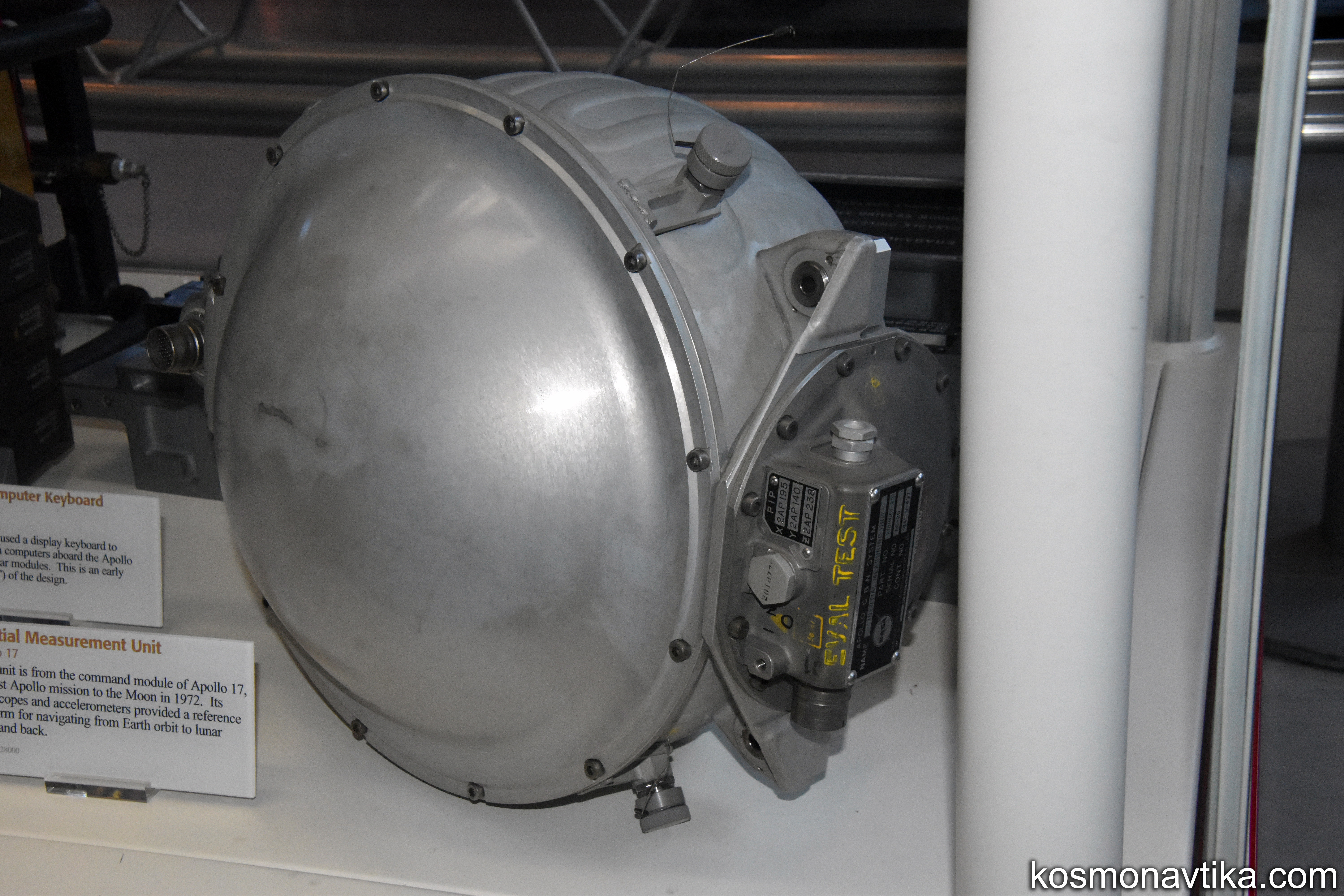

Fig. 5.1 : La centrale inertielle.
Crédit : Nicolas PILLET.

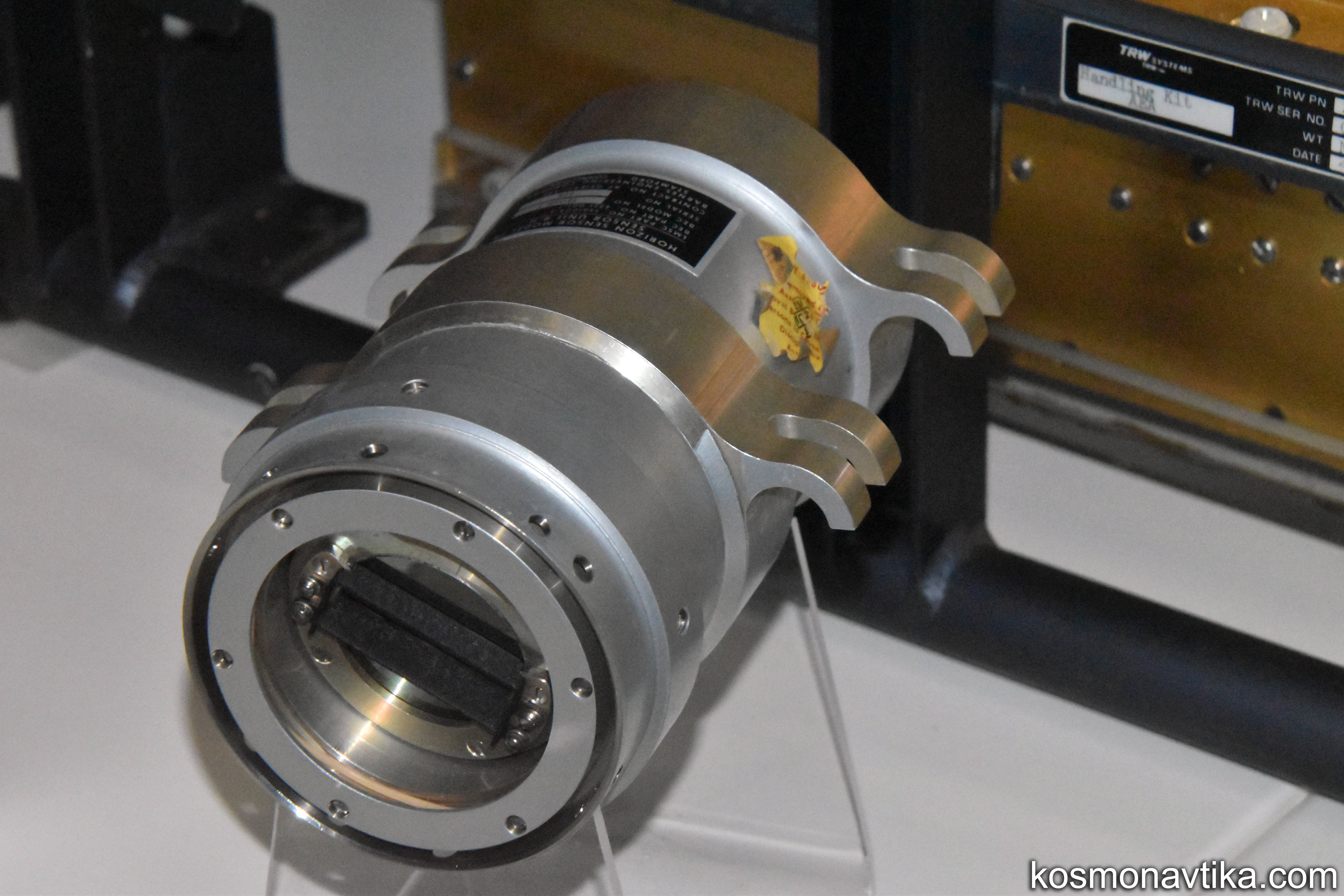

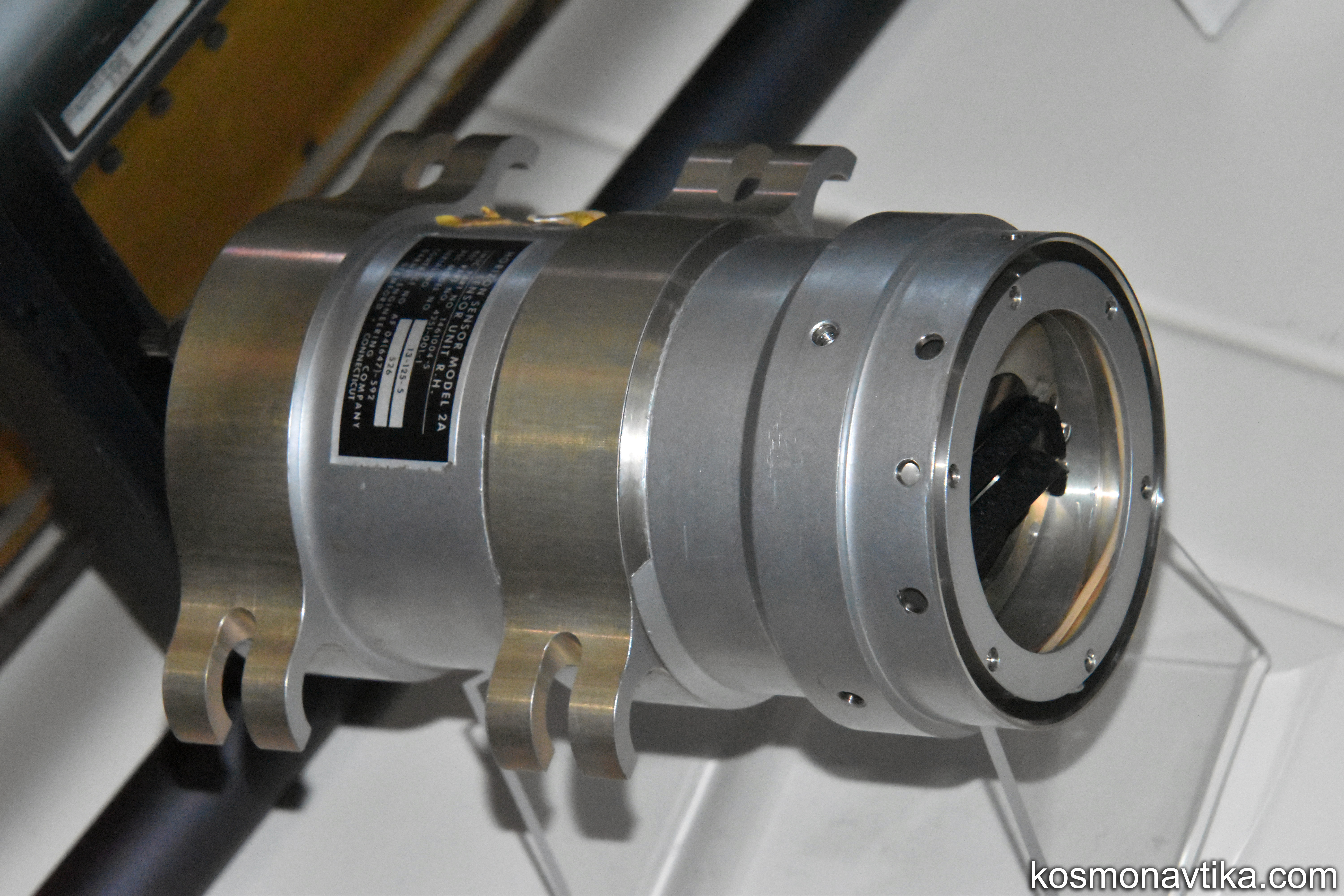

Un capteur d'horizon, qui faisait également partie du sytsème de navigation, y est exposé aussi.

Fig. 5.2 : Le capteur d'horizon.
Crédit : Nicolas PILLET.

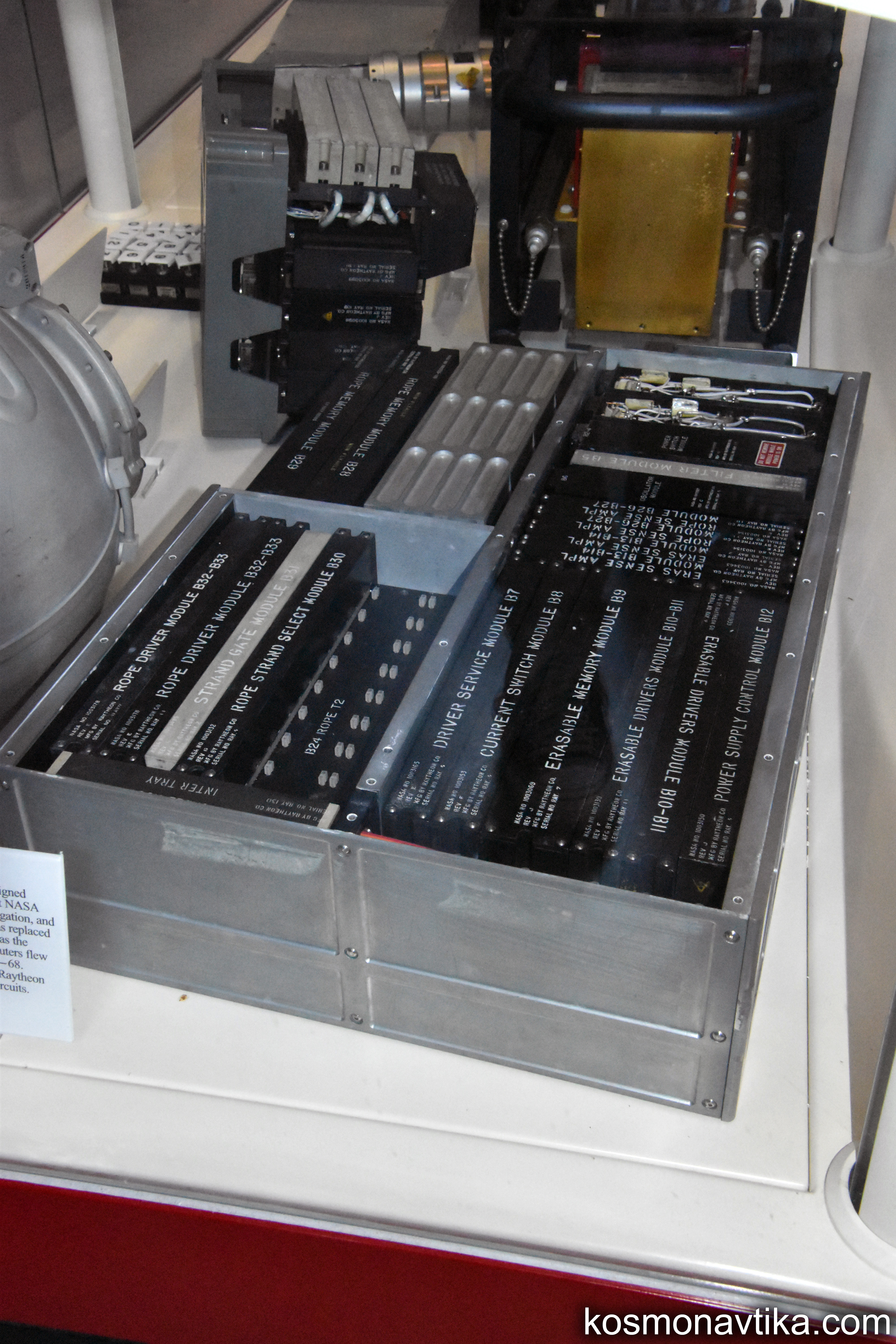

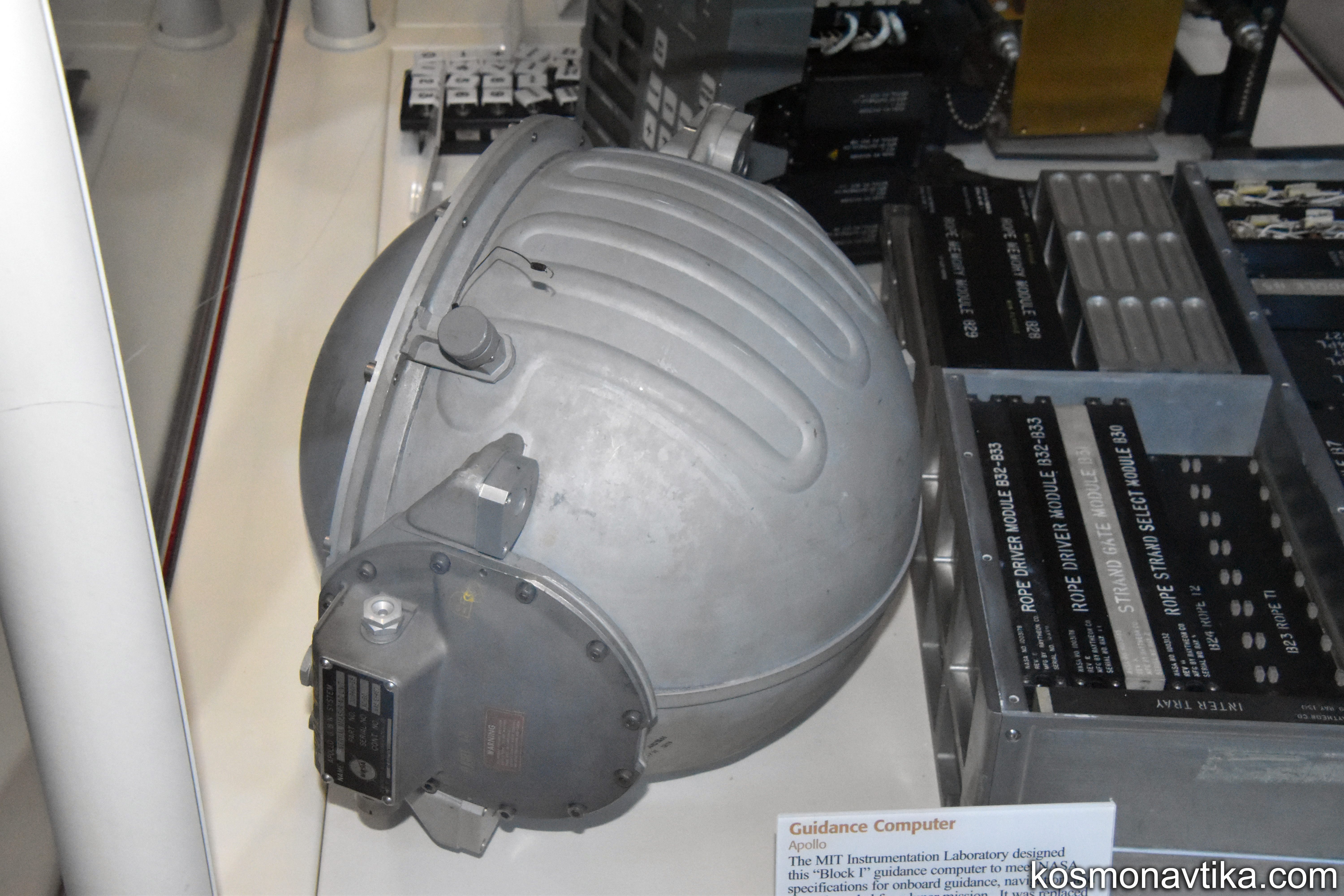

Un ordinateur de bord de la version Block 1 du Module de Commande est aussi exposé au Centre Steven F. Udvar-Hazy. Elle a été développée ar Raytheon, et cet exemplaire n'a pas volé.

Fig. 5.3 : L'ordinateur.
Crédit : Nicolas PILLET.

6. Boîtier de commande

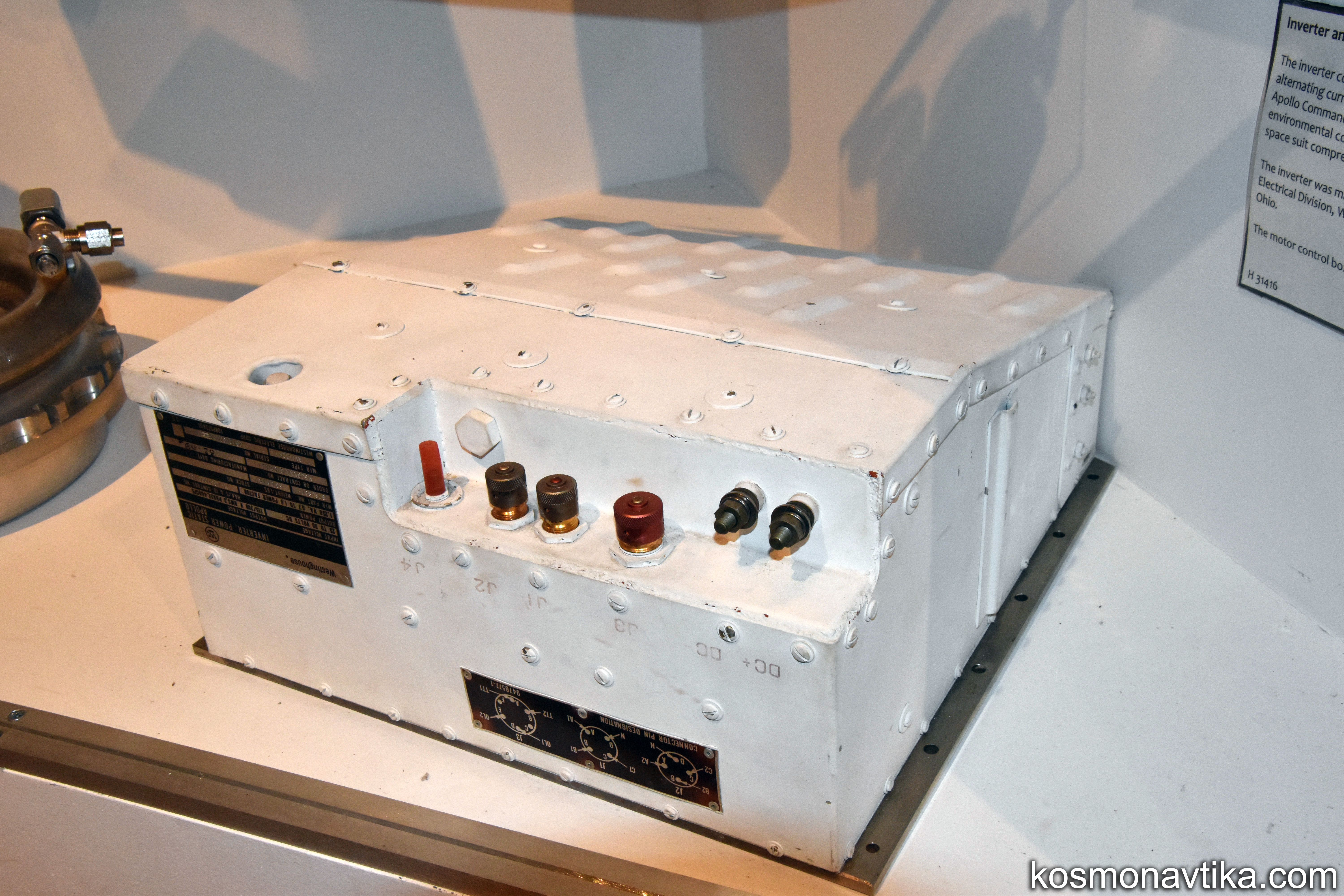

Ce boîtier de commande contient un onduleur qui alimentait les différents systèmes électriques du Module de Commande. Il est exposé au Armstrong Air and Space Museum de Wapakoneta, dans l'Ohio, aux Etats-Unis.

Fig. 6.1 : Le boîtier d'alimentation.
Crédit : Nicolas PILLET.

7. Maquettes

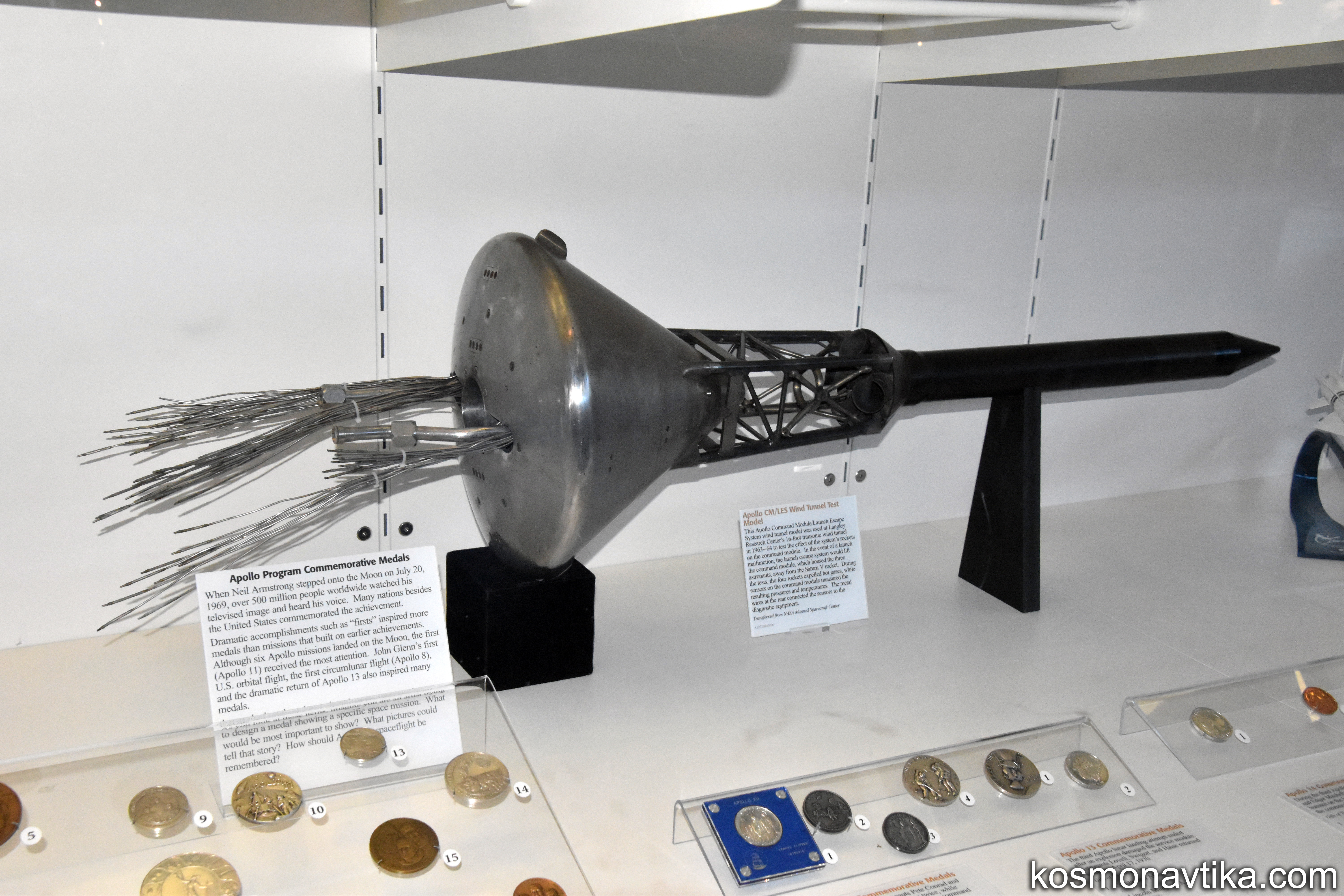

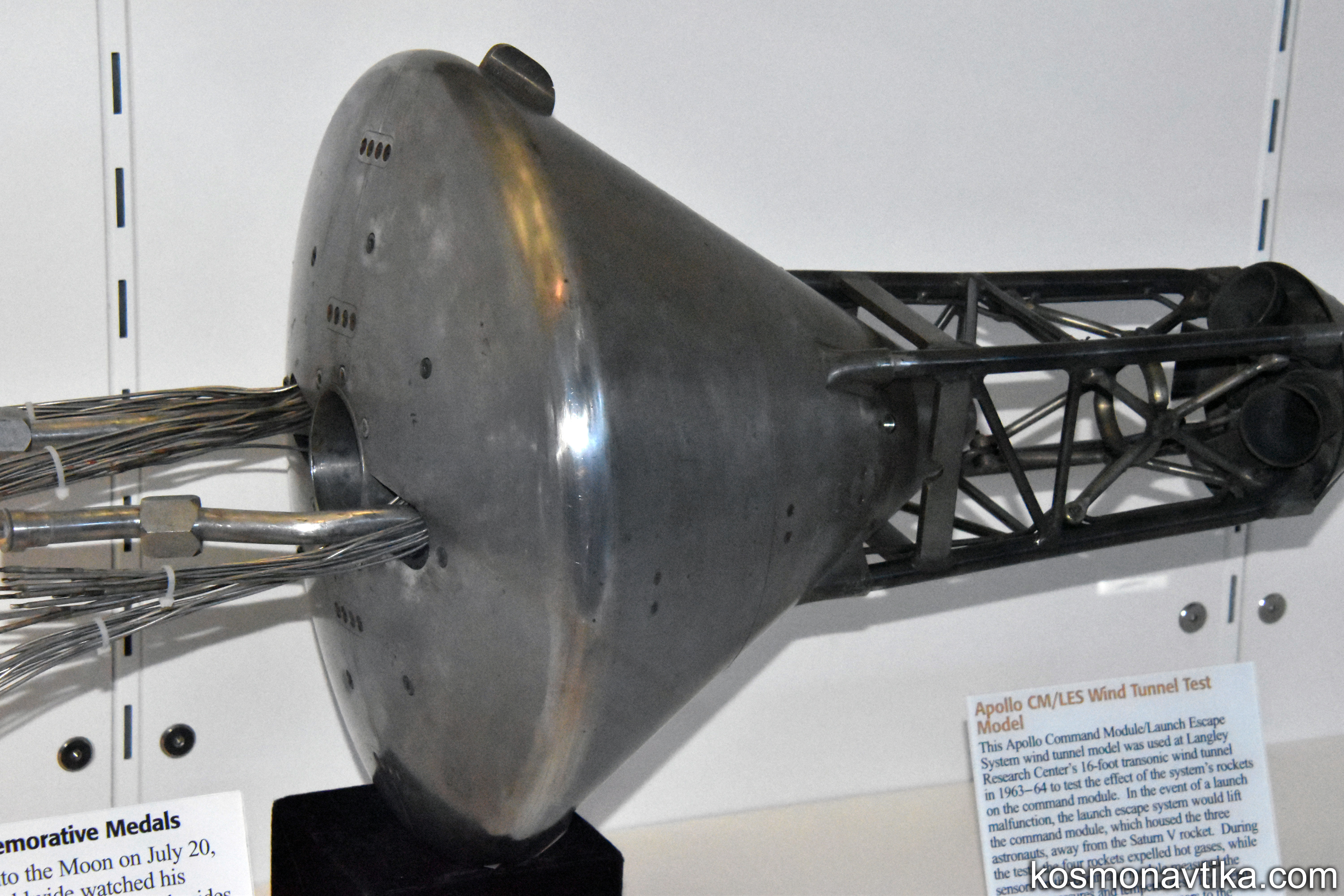

Une maquette du Module de Commande et de sa tour d'éjection LES est exposée au Centre Steven F. Udvar-Hazy de Chantilly, en Virginie, aux Etats-Unis. Elle a été utilisée en 1963-1964 dans la soufflerie du centre de Langley pour évaluer les effets des jets de gaz de la tour sur le CM.

Fig. 7.1 : Vues de la maquette.
Crédit : Nicolas PILLET.

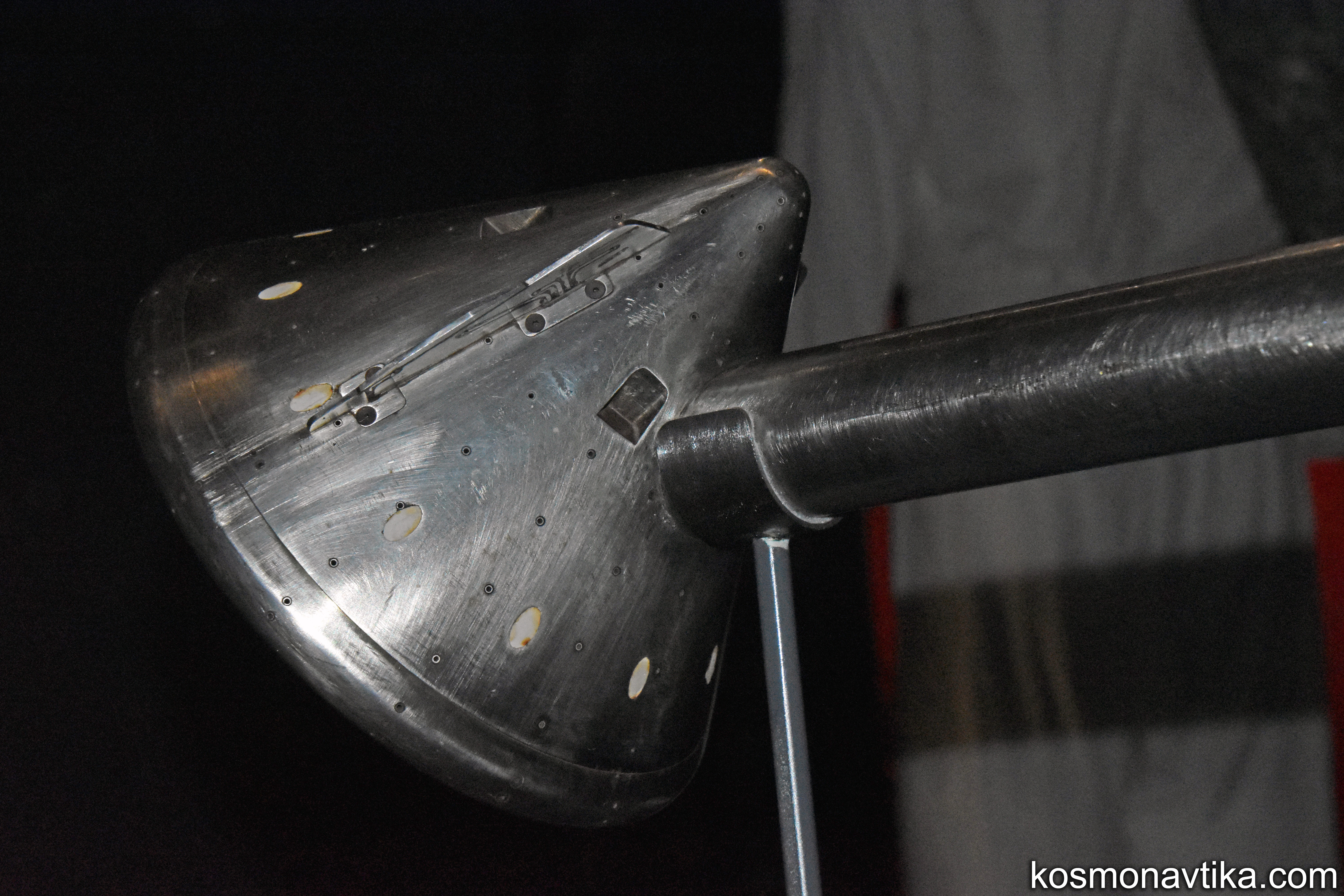

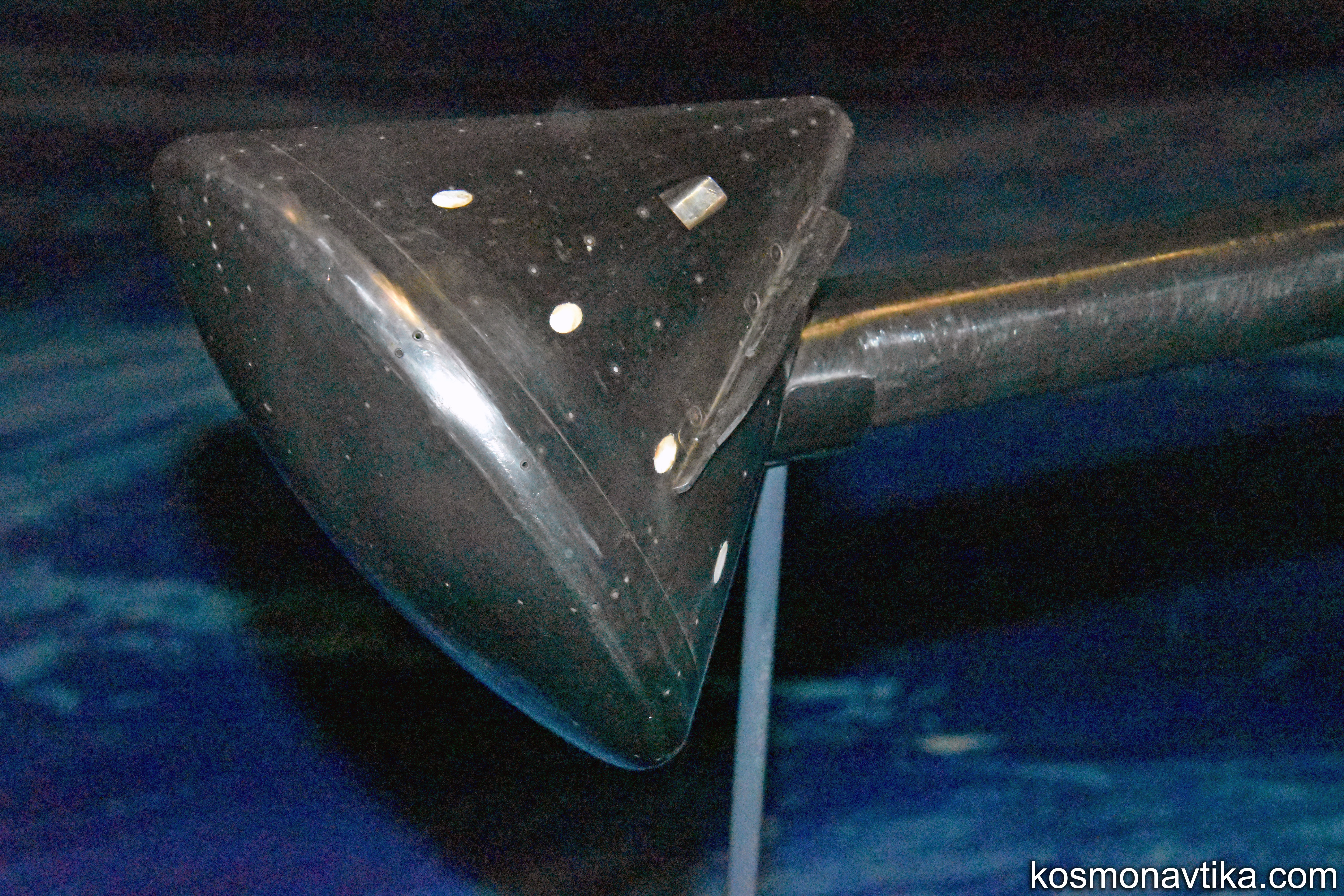

Une autre maquette est exposée au Musée National de l'Air et de l'Espace de Washington DC, aux Etats-Unis.

Fig. 7.2 : Vues de la maquette.
Crédit : Nicolas PILLET.

8. Bouclier thermique

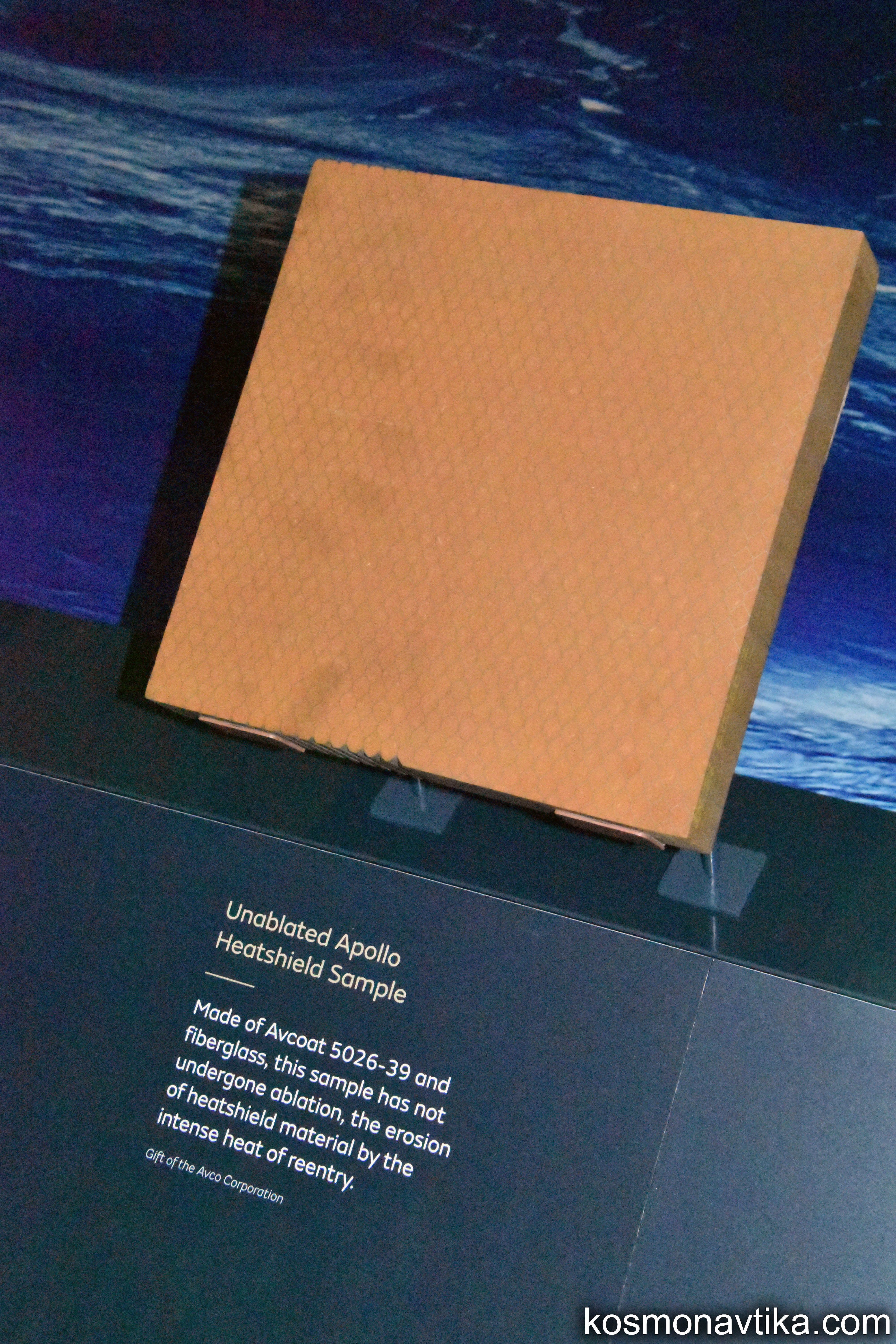

Plusieurs éléments du bouclier thermique du Module de Commande sont exposés au Musée National de l'Air et de l'Espace de Washington DC.

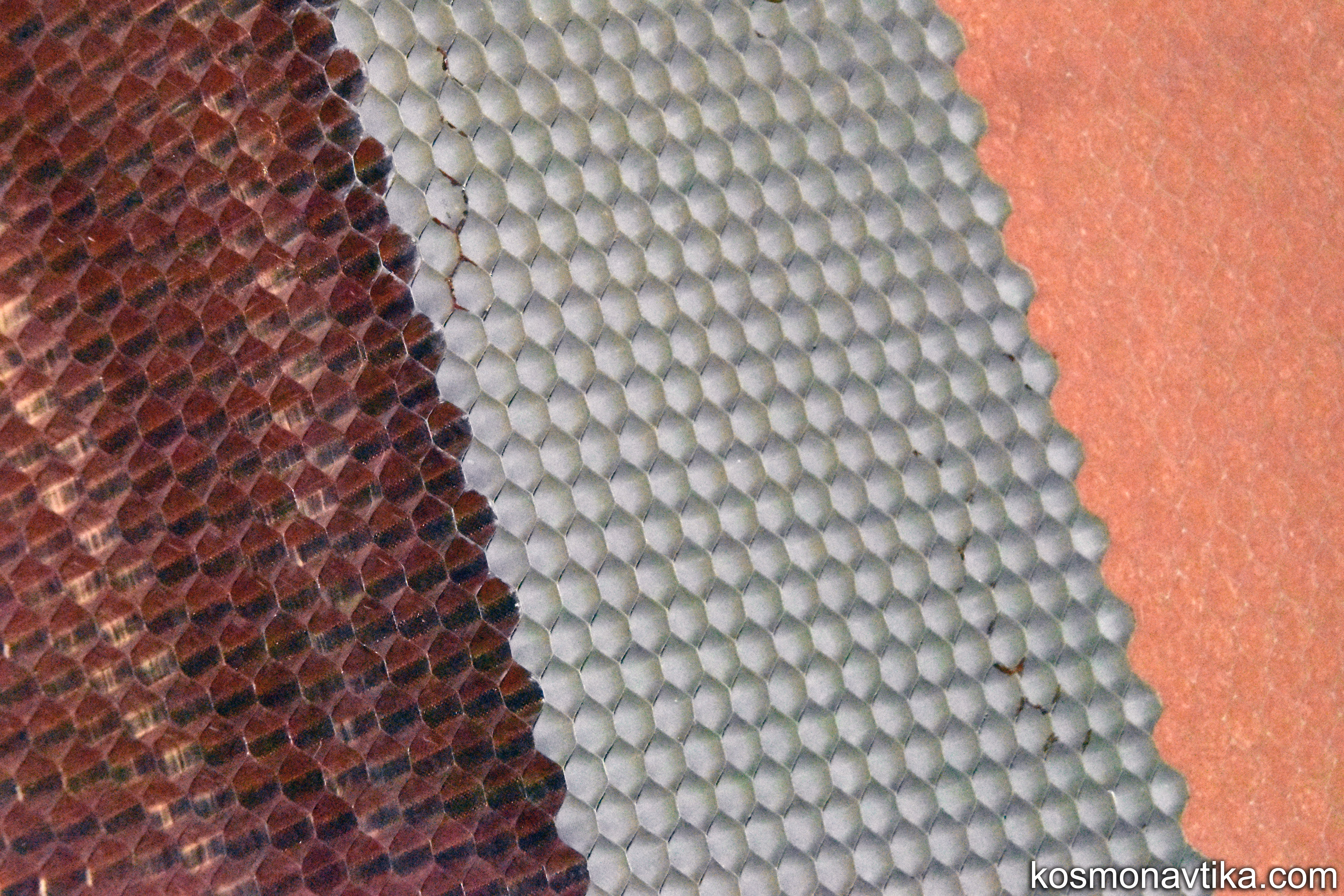

Fig. 8.1 : Les éléments du bouclier thermique.
Crédit : Nicolas PILLET.

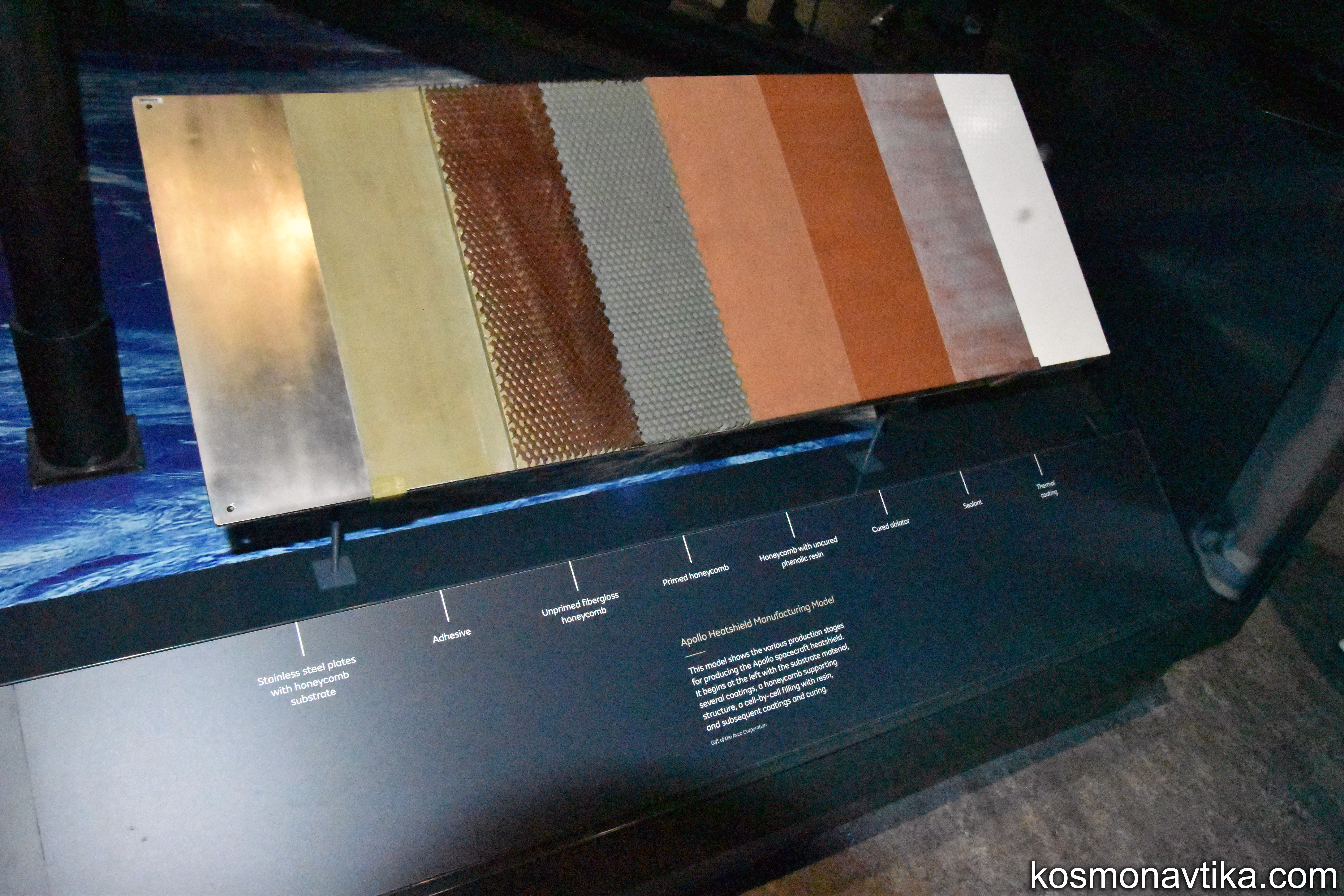

Fig. 8.2 : Les éléments du bouclier thermique.
Crédit : Nicolas PILLET.

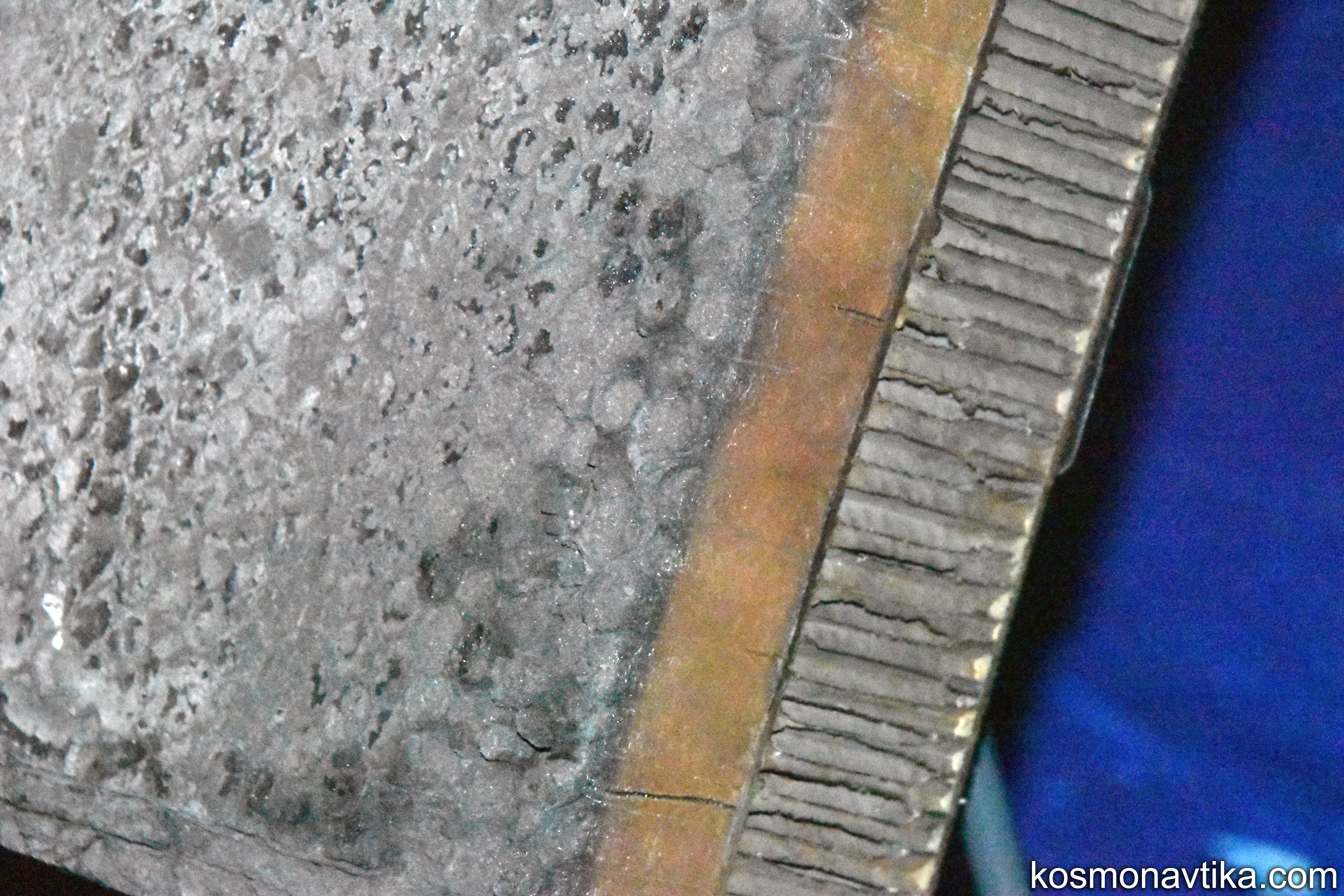

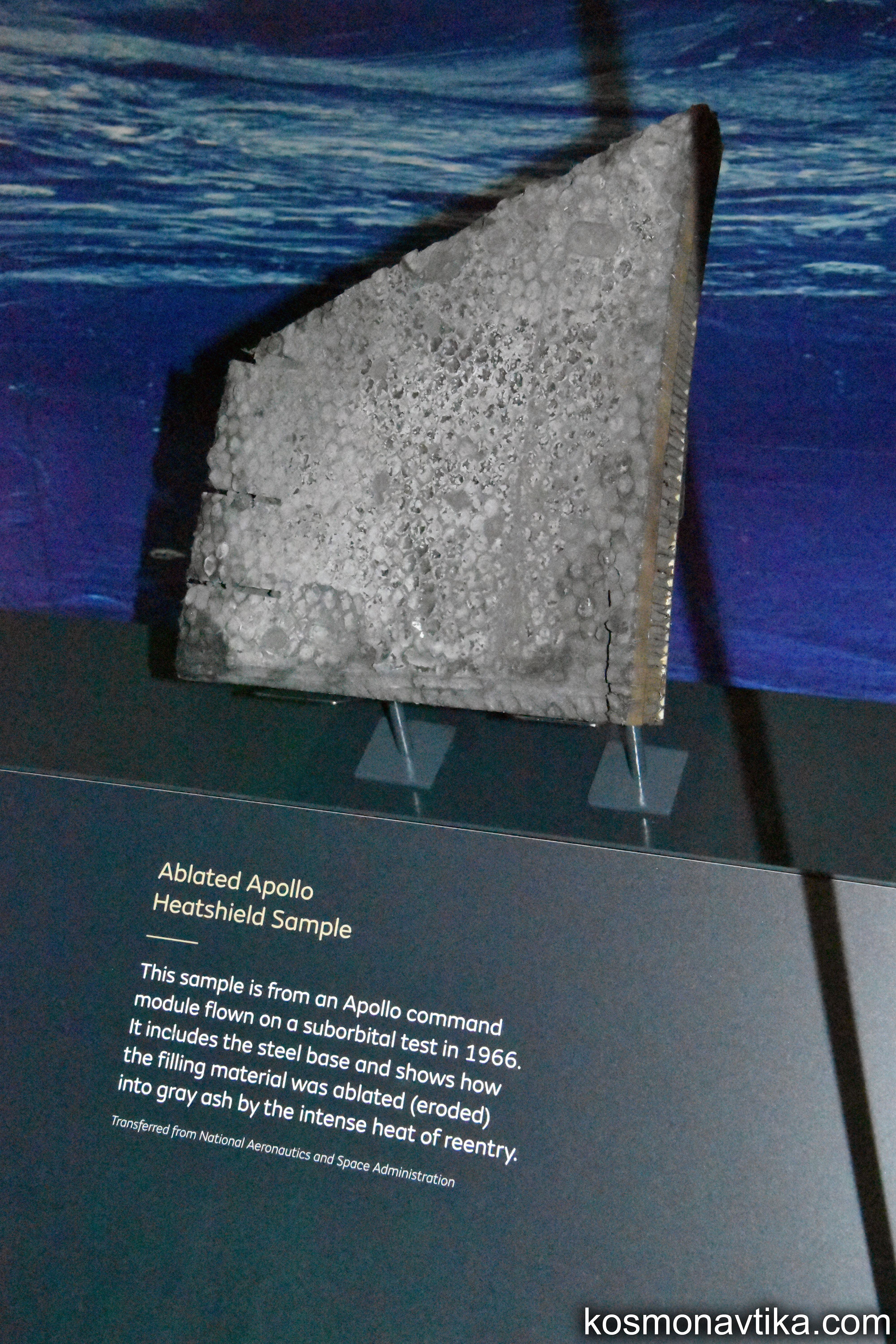

Un fragment du bouclier thermique du Module de Commande de la mission AS-202 du 25 août 1966 est également exposé.

Fig. 8.3 : Le fragment du bouclier de AS-202.
Crédit : Nicolas PILLET.
