Les satellites Zorki

1. Historique

L'entreprise privée russe SPUTNIX a annoncé son intention de développer des satellites d'observation de la Terre en 2020. Un premier démonstrateur, appelé OrbiKraft-Zorki, est lancé le 22 mars 2021, et le premier satellite opérationnel Zorki-2M est lancé le 27 juin 2023.

2. Descriptif technique

2.1. Le démonstrateur OrbiKraft-Zorki

OrbiKraft-Zorki est un démonstrateur construit sur la base d'une plate-forme OrbiKraft-Pro en configuration SXC6 de SPUTNIX de format CubeSat 6U. Il a une masse de 8,5kg.

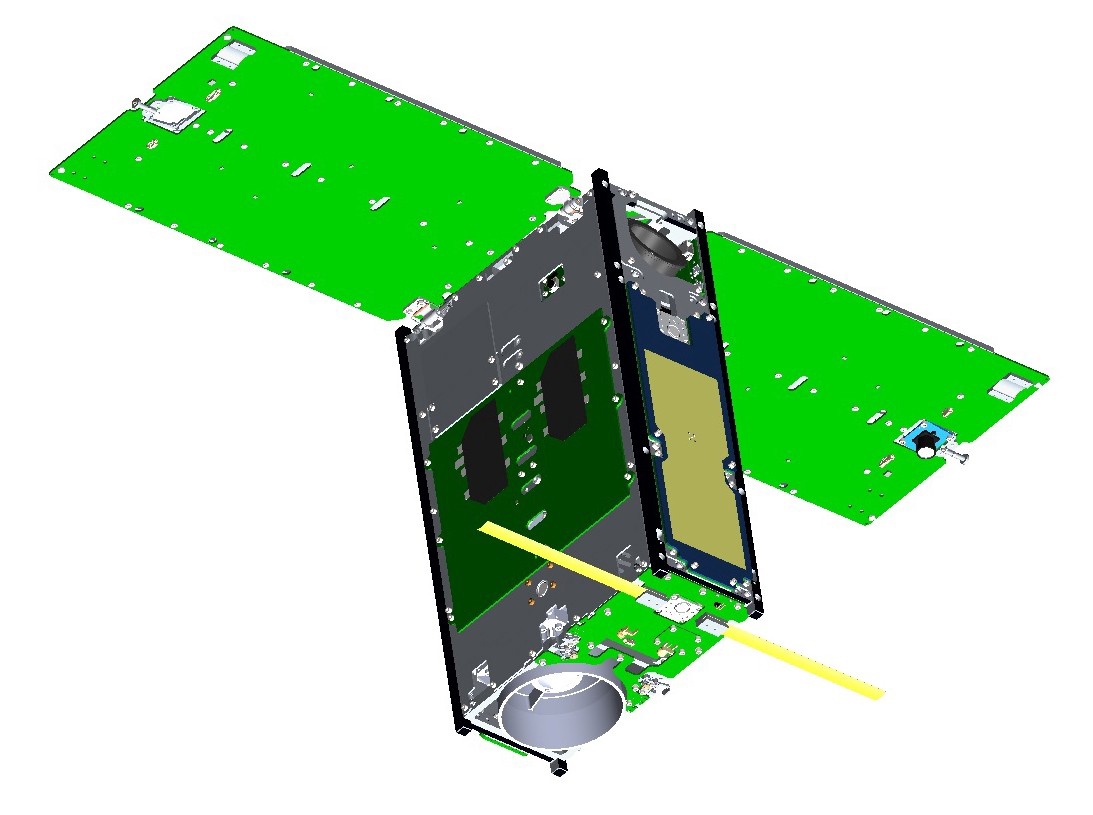

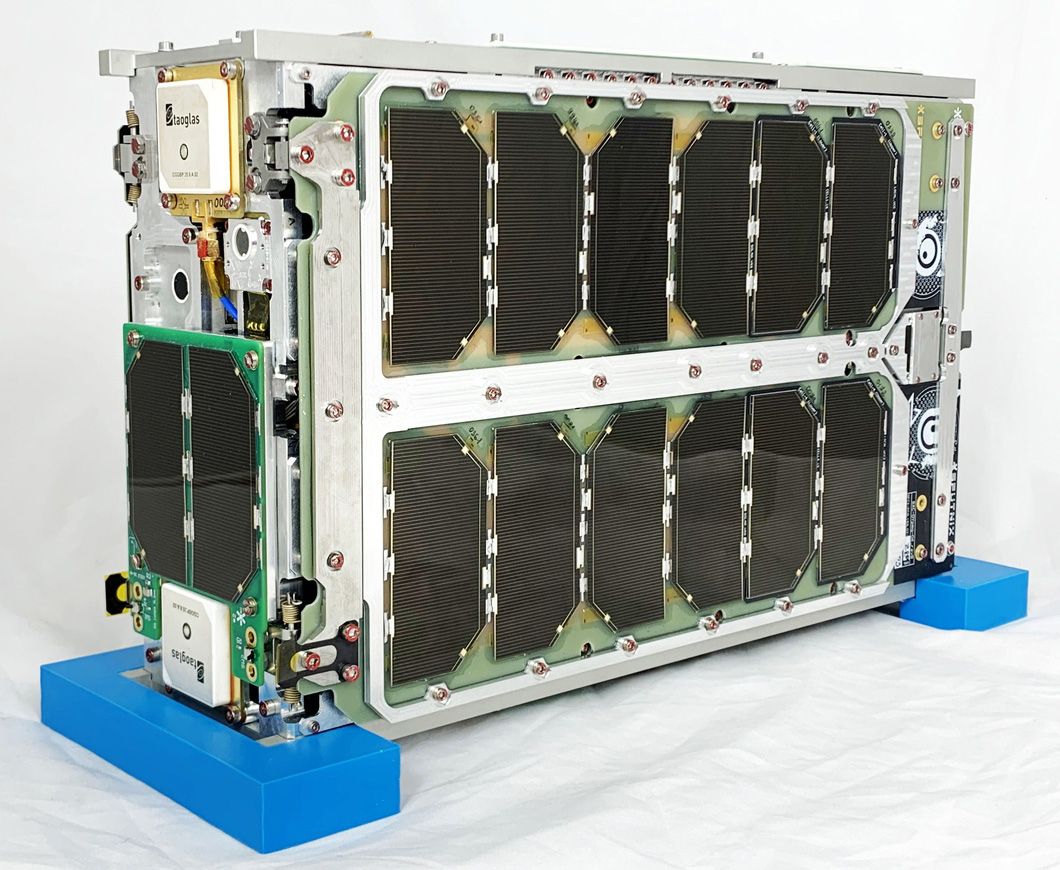

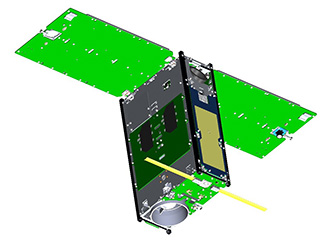

Fig. 2.1.1 : Schémas du satellite OrbiKraft-Zorki.
Crédit : SPUTNIX.

Son système optique OEK-803113 d'une masse de 2,7kg et fourni par NPO Lepton offre une résolution de 6,6m par pixel avec une fauchée de 17km. Les images sont prises en panchromatique dans la bande 450-750nm. Le satellite est aussi équipé de deux petites caméras technologiques à grand angle qui permettent de surveiller l'état extérieur ainsi que l'orientation.

Fig. 2.1.2 : Images prises par l'une des caméras
technologiques (à gauche) et par le système optique.
Crédit : SPUTNIX.

2.2. Les satellites Zorki-2M

Les satellites Zorki-2M sont construits sur la base d'une plate-forme OrbiKraft-Pro en configuration SXC12 développée en interne par l'entreprise SPUTNIX et répondant aux normes du format CubeSat 12U. Ils ont une masse de 20kg et des dimensions 226,3 x 226,3 x 340,5mm [1]. Ils sont placés sur des orbites héliosynchrones à environ 550km d'altitude, et leur durée de vie garantie est de trois ans [3][4]. A terme, la constellation comprendra trente-deux satellites afin de permettre un délai de revisite de 3 à 6 heures [4].

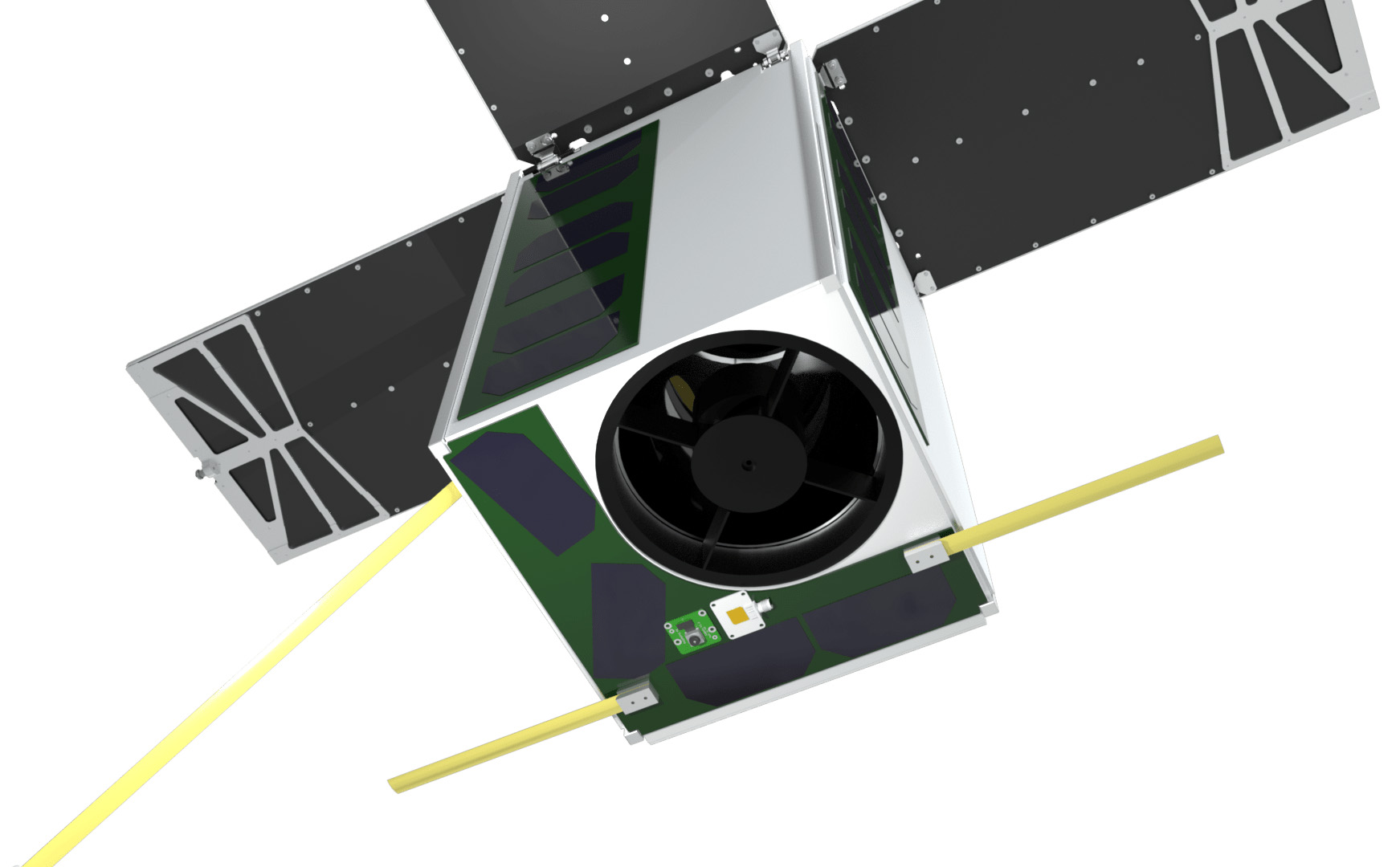

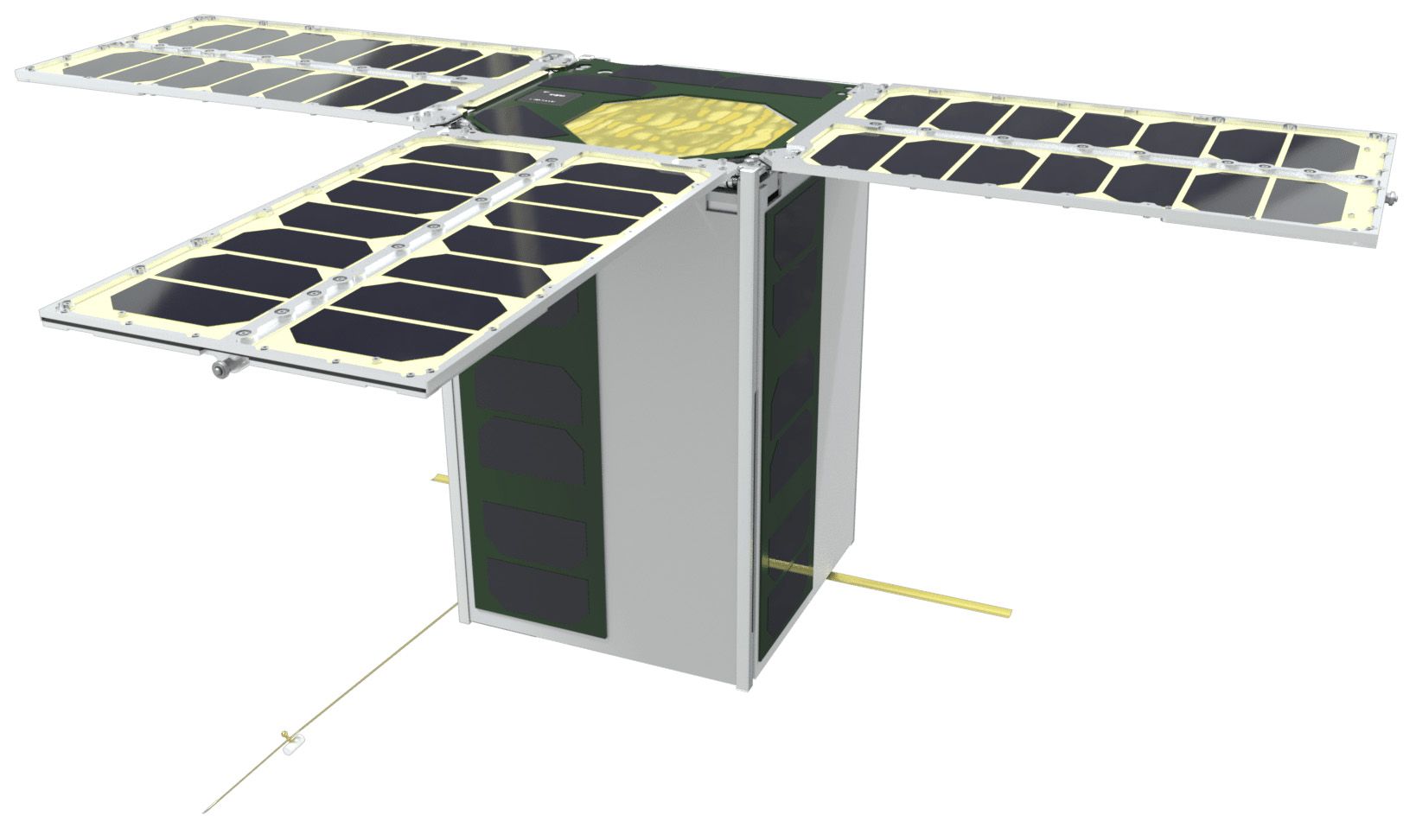

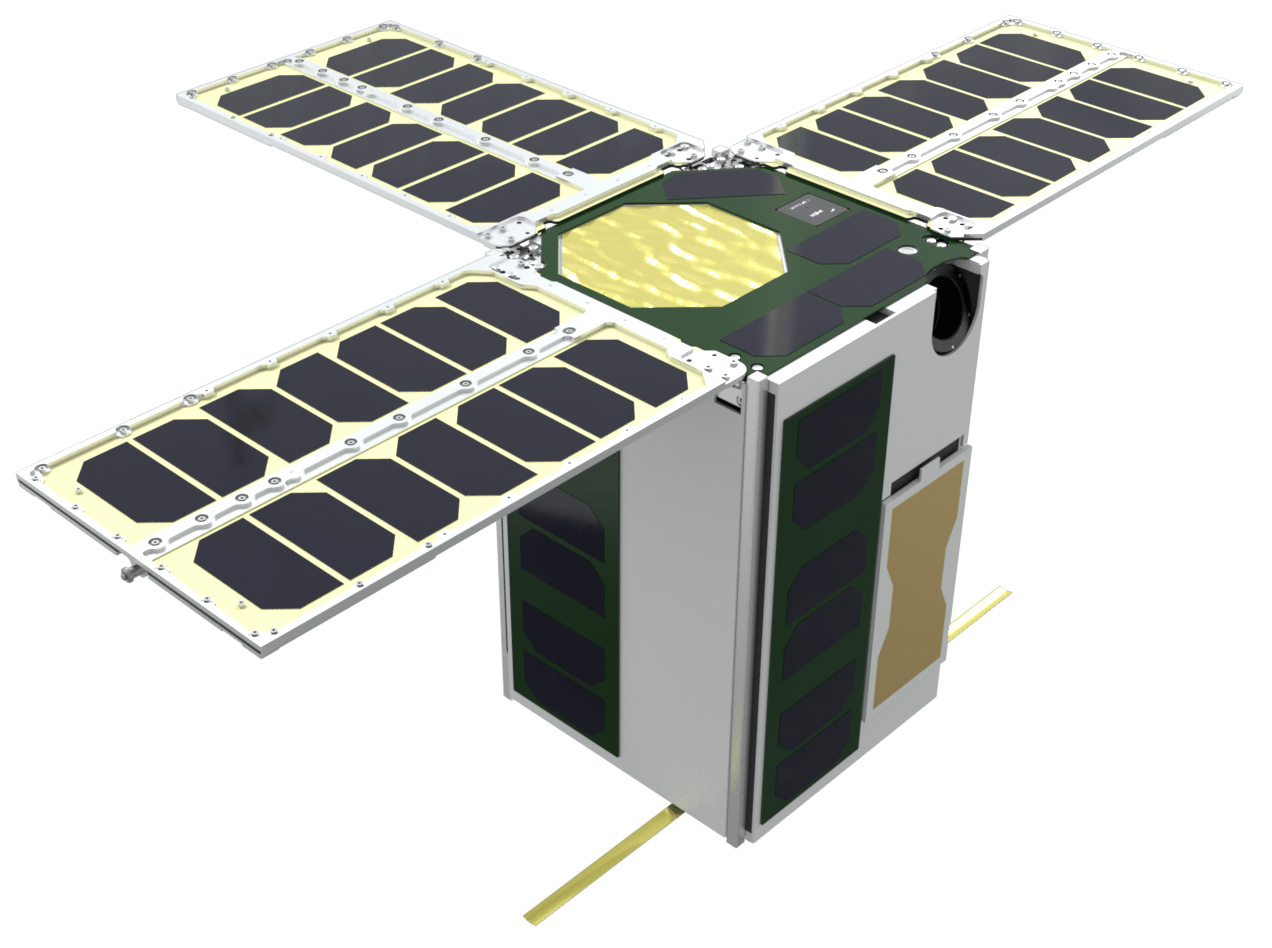

Fig. 2.2.1 : Schémas du satellite Zorki-2M.
Crédit : SPUTNIX.

La puissance électrique est fournie par trois panneaux solaires avec des cellules photovoltaïques en arséniure de gallium (GaAs) qui chargent des batteries Li-ion capables de fournir une énergie de 120W.h sous une tension comprise entre 6,0 et 8,4V. Les signaux de télécommande sont émis sur les bandes 400-403MHz et 435-438MHz avec un débit de 57,6kbit/s [1][3].

L'orientation est assurée par des actionneurs gyroscopiques avec une précision de 0,1°. Elle est mesurée par des capteurs solaires et stellaires, ainsi que par un magnétomètre [1].

Le système d'imagerie multispectral OEK-106037 de 12kg, fourni par NPO Lepton et FizMekhLab, a une résolution de 2,75m par pixel et une fauchée de 9,3km. Les images sont prises dans quatre bandes différentes (450-520nm, 530-590nm, 630-690nm, 760-900nm) et sont transmises au sol en bande X avec un débit de 500Mbit/s, ce qui consomme 2kW [1][2]. Les satellites sont aussi équipés de deux caméras grand angle pour la surveillance de leur état externe et le contrôle de leur orientation.

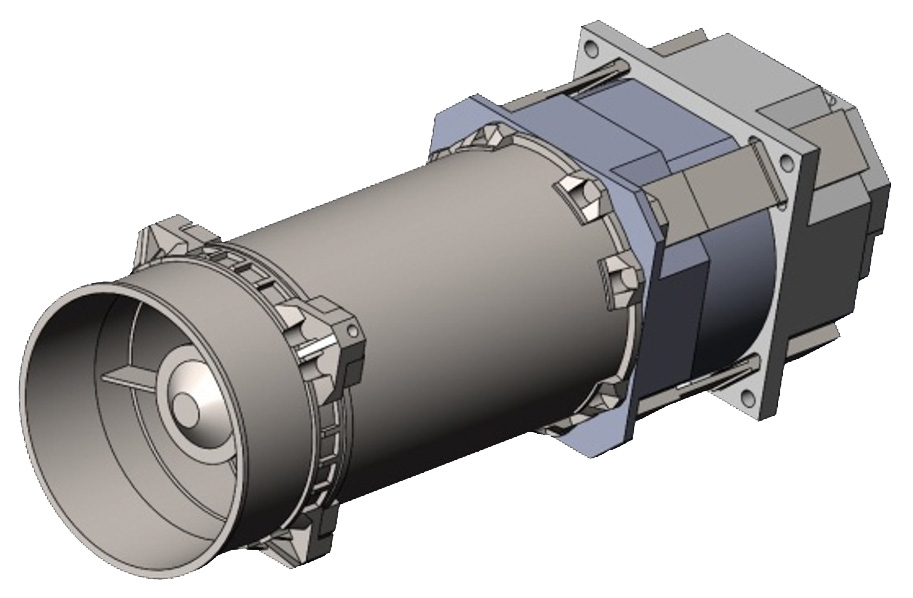

Fig. 2.2.2 : La caméra OEK-106037.
Crédit : NPO Lepton.

Les Zorki-2M peuvent être équipés de façon optionnelle d'un récepteur AIS (Automatic Identification System) pour l'identification des navires. Il utilise la bande 156,025-162,025MHz [1].

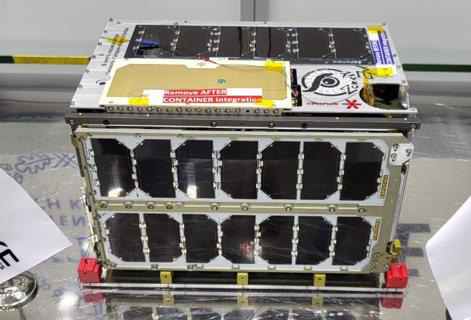

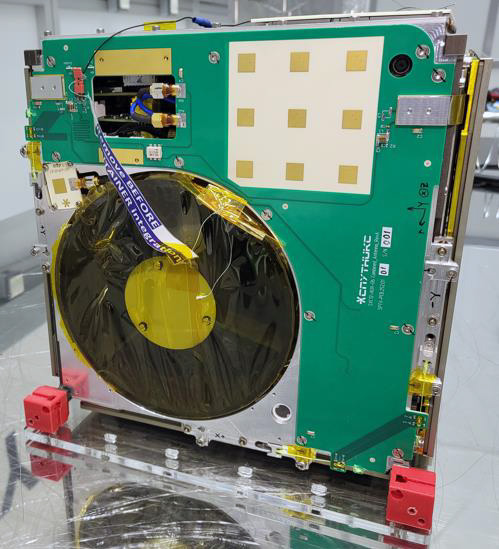

Fig. 2.2.3 : Préparation d'un satellite Zorki-2M chez SPUTNIX.
Crédit : SPUTNIX.

Fig. 2.2.4 : Las Vegas vue par le premier Zorki-2M.
Crédit : SPUTNIX.

Fig. 2.2.5 : Vues des caméras grand angle du premier Zorki-2M.
Crédit : SPUTNIX.

3. Liste des satellites

Lancement Lanceur Satellite Base Commentaire
1 22 mars 2021 Soyouz-2.1a OrbiKraft-Zorki Baïkonour
2 27 juin 2023 Soyouz-2.1b modernisé Zorki-2M Vostotchnyi
29 février 2024 Soyouz-2.1b modernisé Zorki-2M Vostotchnyi

Bibliographie

[1] SPUTNIX, Zorkiy-2M Datasheet
[2] Présentations de NPO Lepton
[3] Site internet de SPUTNIX
[4] Présentation de SPUTNIX à la conférence de l'IKI sur l'observation de la Terre de novembre 2023


Dernière mise à jour : 2 mars 2024
